Sensor de temperatura Pt1000 PVMT01
RTDde resistência de platinaautoadesivo

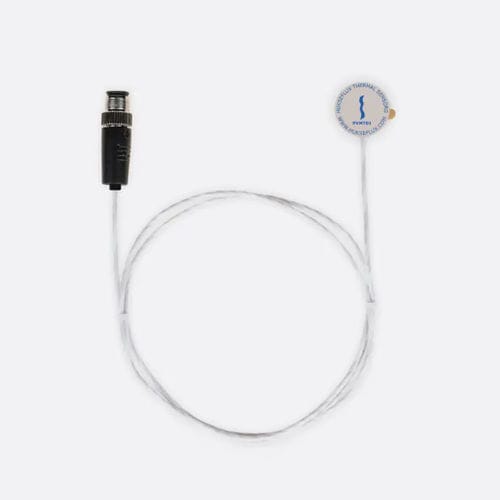

Sensor de temperatura Pt1000 - PVMT01 - Hukx - RTD / de resistência de platina / autoadesivo
Sensor de temperatura Pt1000 - PVMT01 - Hukx - RTD / de resistência de platina / autoadesivo
Sensor de temperatura Pt1000 - PVMT01 - Hukx - RTD / de resistência de platina / autoadesivo - imagem - 2
Sensor de temperatura Pt1000 - PVMT01 - Hukx - RTD / de resistência de platina / autoadesivo - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Hukx

Características

Tecnologia
Pt1000, RTD, de resistência de platina
Montagem
autoadesivo
Saída
4 terminais
Conexão elétrica
conector M12, 4 polos
Grau de proteção
IP67
Aplicações
para medição de temperatura de superfície, para painéis solares
Outras características
compacto, com cabo, de alta precisão, plano, flexível
Temperatura

MÁX: 150 °C
(302 °F)

MÍN: -40 °C
(-40 °F)

Diâmetro da sonda

MÁX: 25 mm
(0,9843 in)

MÍN: 25 mm
(0,9843 in)

Descrição

PVMT01 é um sensor de temperatura na traseira do módulo de alta precisão, projetado para avaliar e corrigir a dependência da eficiência do módulo em função da temperatura.

Visão geral
  • Projetado para medir a temperatura na face traseira de módulos PV para monitoramento e correção de desempenho.
  • Invólucro compacto em disco de alumínio anodizado com termómetro de resistência Pt1000 Classe A integrado.
  • Fornecido em packs de dez sensores com cabo fino e flexível de 1 m e conector correspondente; cabo pode ser estendido pelo utilizador.


Características e benefícios
  • Alta precisão de medição adequada para monitorização Classe A conforme IEC 61724-1.
  • Adesivo e materiais do disco indicados para uso prolongado em exteriores (IP67).
  • Pequena área do disco e cabo fino minimizam o impacto em módulos bifaciais e permitem passagem entre células.
  • Cabo flexível de pequeno diâmetro reduz tensões mecânicas na ligação adesiva.
  • Inclui acessórios de montagem: toalhete alcoólico, fitas de poliéster e ganchos de borda solar para fixação do cabo.


Instalação e uso
  • Fixar na face traseira do módulo perto do centro de uma célula e próximo ao centro do módulo, conforme recomendado pela IEC.
  • Limpar a área de fixação com a toalhete IPA fornecida antes da colagem para assegurar boa aderência.
  • Orientação IEC 61724-1: recomendam-se 3 sensores por estação de monitorização; mínimo 6 sensores por sistema PV dependendo do tamanho.
  • Aplicações típicas: monitorização a longo prazo do desempenho de sistemas PV, medição de temperatura de módulos para prospeção e investigação.


Especificações técnicas
  • Grandeza medida: temperatura na traseira do módulo
  • Tipo de sensor: Pt1000 termómetro de resistência de platina (PRT), Classe A
  • Conexão do sensor: 4 fios
  • Invólucro do sensor: disco de alumínio anodizado
  • Diâmetro do disco: 25 × 10⁻³ m (25 mm)
  • Espessura do disco: 5.5 × 10⁻³ m (5.5 mm)
  • Faixa de temperatura de funcionamento (sensor e cabo): -40 °C a +150 °C
  • Faixa de temperatura de funcionamento (conetor): -40 °C a +80 °C
  • Precisão de medição: ± (0.15 + 0.002·T) °C
  • Conformidade: IEC 61724-1: 2021, Classe A
  • Número de sensores (orientação IEC): 3 por estação de monitorização recomendados; mínimo 6 por sistema PV dependendo do tamanho
  • Classe de proteção IP: IP67
  • Resistência de isolamento: > 2 GΩ a 1 kV (segundo IEC 60060-1)
  • Adesivo: autocolante acrílico
  • Espessura do adesivo: 0.13 × 10⁻³ m (0.13 mm)
  • Coeficiente total de transferência de calor: > 500 W/(m²·K) (conforme IEC 61724-1)
  • Comprimento do cabo (padrão): 1 m
  • Extensão do cabo: extensível pelo utilizador
  • Diâmetro do cabo: 2.5 × 10⁻³ m (2.5 mm)
  • Tipo de conetor: 4P macho M12-A; contraparte compatível: 4P ou 5P fêmea M12-A
  • Embalagem: fornecido em packs de dez; cada sensor inclui uma toalhete alcoólica, duas fitas de poliéster e dois ganchos de borda solares
