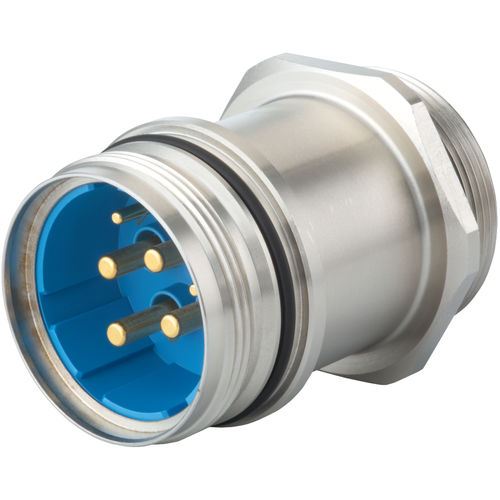

Característica da conexão Crimp
Inserto de contato colorido - azul
Potência de contacto-Ø - 3,6 mm
Sinal de contacto-Ø - 2 mm
Gama de crimpagem - 0,14 - 16 mm²
Degree of Protection 3
Lado de encaixe de rosca externa - M40 x 1,5
Tipo de habitação - Painel
Inserir - Pino
Tipo de instalação - Parede frontal,Montagem com furo simples
Poder de resistência de isolamento - > 10^13 Ω
Sinal de resistência de isolamento - > 10^13 Ω
Comprimento (L) - 62,5 mm
Tipo de bloqueio - Ligação roscada
Caixa de material - Liga de cobre-zinco
Material da superfície da carcaça - Níquel
Corpo isolante de material - PBT
Selos/anéis - FKM (FPM),NBR
potência máxima de resistência de contacto - 1 mOhm
sinal máx. de resistência de contacto - 3 mOhm
Potência de corrente nominal - 55 A
Tensão nominal em grau de poluição 3 potência - 600 V~
Tensão nominal em grau de poluição 3 sinal - 300 V~
Nominal current sinal - 28 A
Número de contactos PE - 1
Número de contactos de potência - 3
Número de contactos sinal - 2
Número de pólos - 6
Foto do Polo - 2 + 3 + PE
Classe de protecção - IP 67,IP 69 K
Tipo de vedação - O-Ring
Blindagem - não blindada
Contatos de PE-/FE adequados -
7015953601,
7015953611,
7015953621,
7015953623,
7015953631
Contactos de energia adequados -
7015953601,
7015953611,
7015953621,
7015953622,
7015953631
Contactos de sinal adequados - 7015952001
Faixa de temperatura - -40°C a +125°C
Potência da secção transversal dos terminais - 2,5 - 16 mm²
Sinal da secção transversal dos terminais - 1,5 - 1,5 mm²
Tensão de teste de potência - 4000 V~
Sinal de tensão de teste - 2500 V~
Versão - para inserções de pinos
Tamanho da chave (SW) - 28 mm
Ciclos mínimos de acasalamento - > 500
Furo do painel - Ø 40,2 + 0,1 mm
---
