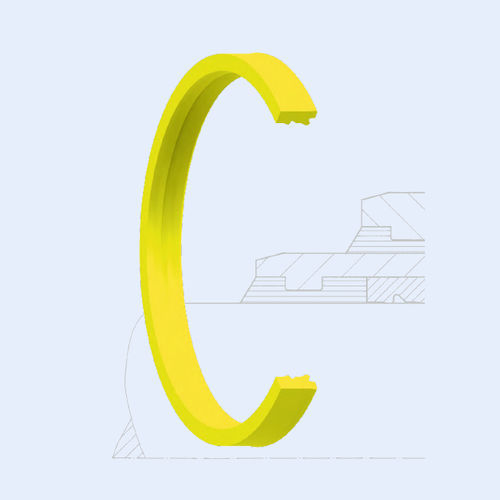

Vedação com lábio TDT series

em PURpara conexãode compressão

O selo tandem HUNGER tipo TDT é concebido para utilização com cilindros telescópicos. Pode ser utilizado com óleos minerais ou ar comprimido. O selo TDT é fabricado em PUR e tem dois selagem dos lábios no interior. Antes do encaixe, estes lábios sobressaem para além do diâmetro nominal do selo. Após a instalação, a compressão do selo força a lábios contra as fases do cilindro telescópico, assim fornecendo uma função de selagem a pressão zero. Sob pressão e compressão crescentes do selo, os lábios de vedação são pressionados contra o cilindro telescópico fases. A borda de vedação do segundo lábio produz uma cavidade anular, onde qualquer óleo de infiltração que tenha passado o primeiro lábio é recolhido. O óleo da infiltração é retido pela borda de vedação de tal forma que o emergente telescópico as fases do cilindro permanecem secas. Durante o curso de retorno, os o óleo recolhido é forçado a voltar para dentro do cilindro. Quando combinado com um acabamento de superfície de Ra 0,1 - 0,3 μm da superfície de rodagem, os níveis mínimos de fricção são alcançado com uma selagem altamente eficiente e um serviço longo vida. Quando utilizado com os rolamentos do tipo HUNGER FI, um simples e a construção compacta é possível para todos os telescópicos fases do cilindro.
