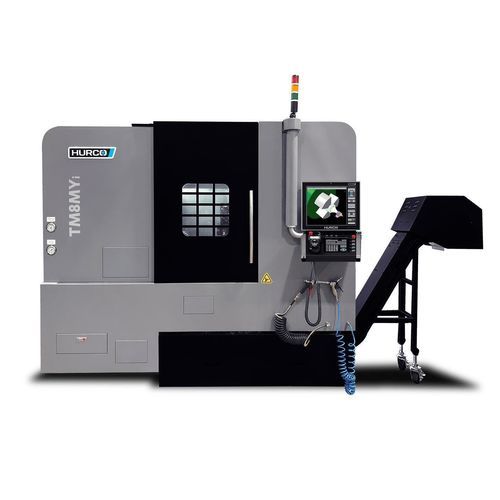

Torno CNC TM8MY

horizontalde barramento inclinado12 ferramentas

Overview
O TM8MY integra a família TMMY de centros de torneamento em cama inclinada com ferramentas motorizadas e eixo C programável. Projetado para operações combinadas de torneamento e usinagem secundária (fresagem/furação) em lotes pequenos a médios, permite usinagem em uma única fixação para reduzir o tempo de ciclo e manter a precisão das peças.

Highlights

• Distância entre centros: 597 mm (23,5 in)
• Diâmetro máximo de torneamento: 320 mm (12,6 in)
• Comprimento máximo de torneamento: 375 mm (14,76 in)
• Tamanho do mandril: 210 mm (8,27 in)

Feedrate
Deslocamento rápido eixo X — 30 m/min (1181 IPM)
Deslocamento rápido eixo Y — 12 m/min (472 IPM)
Deslocamento rápido eixo Z — 30 m/min (1181 IPM)

Capacity
Distância entre centros — 597 mm / 23,5 in
Diâmetro máximo de torneamento — 320 mm / 12,6 in
Comprimento máximo de torneamento — 375 mm / 14,76 in
Capacidade máxima de barra — 64,5 mm / 2,54 in
Vão sobre o leito — 490 mm / 19,29 in
Vão sobre o carro transversal — 490 mm / 19,29 in

Size
Peso da máquina — 4490 kg / 9899 lb

Spindle
Diâmetro do mandril — 210 mm / 8,27 in
Potência do fuso — 22,6 kW / 30,3 hp
Torque do fuso — 263,6 Nm / 194,7 ft‑lbs
Velocidade máxima — 4000 RPM
Conicidade do fuso — BMT55

ATC
Capacidade de ferramentas — 12
Diâmetro máximo de ferramenta — 490 mm

Live Spindle
Velocidade máxima — 5.000 RPM
Potência live spindle — 11,9 kW / 16 HP
Torque live spindle — 37,8 Nm / 27,9 lb‑ft

Turret
Capacidade da torre — 12
Seção do porta‑ferramenta — 25 mm x 25 mm (0,98" x 0,98")
Diâmetro máximo de barra de mandrilar — 32 mm / 1,26 in

Travels
Eixo X — 232 mm / 9,1 in
Eixo Y — 55 mm / 2,17 in
Eixo Z — 550 mm / 21,65 in

Inventory Status
Pronto para envio

Technical specifications

• Modelo: TM8MY
• Série: TMMY (centros de torneamento TMM com ferramentas motorizadas e eixo C programável)
• Distância entre centros: 597 mm / 23,5 in
• Diâmetro máximo de torneamento: 320 mm / 12,6 in
• Comprimento máximo de torneamento: 375 mm / 14,76 in
• Tamanho/Diâmetro do mandril: 210 mm / 8,27 in
• Peso da máquina: 4490 kg / 9899 lb
• Deslocamento rápido X: 30 m/min / 1181 IPM
• Deslocamento rápido Y: 12 m/min / 472 IPM
• Deslocamento rápido Z: 30 m/min / 1181 IPM
• Potência do fuso: 22,6 kW / 30,3 hp
• Torque do fuso: 263,6 Nm / 194,7 ft‑lbs
• Velocidade max do fuso: 4000 RPM
• Conicidade do fuso: BMT55
• Velocidade max live spindle: 5.000 RPM
• Potência live spindle: 11,9 kW / 16 HP
• Torque live spindle: 37,8 Nm / 27,9 lb‑ft
• Ferramentaria: ATC capacidade 12; torre capacidade 12; porta‑ferramenta 25 mm x 25 mm
• Diâmetro max barra de mandrilar: 32 mm / 1,26 in
• Capacidade max de barra: 64,5 mm / 2,54 in
