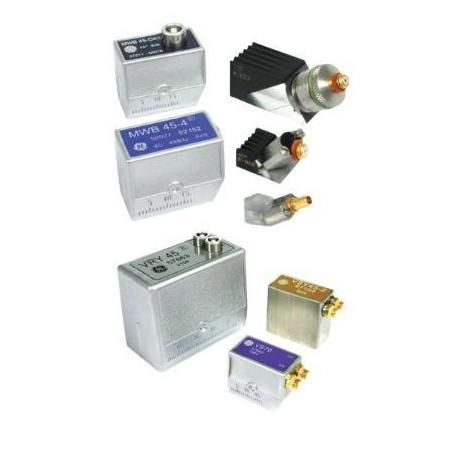

Transdutor de ultrassom de cabeça dupla

de cotovelode feixede contato direto

Visão geral do produto
A série WB/WK de transdutores ultrassônicos de feixe oblíquo foi desenvolvida para inspeção por ultrassom de soldas e inspeção NDT com caminho angular em componentes industriais. Sondas baseadas em cunha introduzem ondas de cisalhamento ou longitudinais na peça de ensaio em ângulos definidos para detectar defeitos inclinados relacionados a soldas e estruturas.

Principais características

• Projeto de feixe oblíquo com cunha para transmitir ondas de cisalhamento ou longitudinais em ângulos selecionados.
• Configurações disponíveis: grande, pequeno e transdutores de feixe oblíquo de duplo elemento.
• Opções de cunha integral e substituível, além de estilos de troca rápida e montagem por parafuso conforme a família de modelos.
• Ângulos comuns: 35°, 38°, 45°, 60°, 70°, 77°, 80° e 90°.
• Opções de frequência: 1 MHz, 2 MHz, 2,25 MHz, 4 MHz e 5 MHz dependendo da família de modelos.
• Conectores: Lemo 1, Lemo 00, BNC, Microdot e MMD.
• Opções de cunha para alta temperatura disponíveis para testes até 200°C (400°F) em configurações selecionadas.

Aplicações
Adequado para inspeção ultrassônica de soldas e inspeção com percurso angular quando sondas de feixe reto não são adequadas. Aplicações típicas incluem soldas em tubos, tanques, vasos de pressão, eixos, forjados, peças fundidas, pontes, rodas e trilhos ferroviários, tubos, bombas, carcaças de válvulas, pás de turbina, eixos e aros.

Estrutura do produto

• Introdução por cunha: montagem integral ou substituível que gera o ângulo definido na peça testada.
• Configuração grande: para inspeção geral de soldas, objetos maiores e seções mais grossas.
• Configuração pequena: sondas compactas para acesso restrito, objetos menores ou seções mais finas.
• Opção de duplo elemento: elementos de transmissão e recepção separados para tarefas de inspeção específicas.
• Variedades de cunha: substituível, ângulos personalizados, curvaturas, troca rápida, montagem por parafuso e alta temperatura conforme a família de modelos.

Especificações
A série WB/WK suporta inspeção por ultrassom de contato com feixe oblíquo para NDT e inspeção de soldas. Tipos de configuração: grande, pequeno e duplo elemento. Famílias de modelos: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD e ADP. Opções de frequência e ângulo variam conforme a família de modelos e referência de material.

Opções de modelo

• Feixe oblíquo grande — Uso típico: inspeção geral de soldas, objetos maiores, seções grossas, tubos, tanques, vasos de pressão; Frequências: 1 MHz, 2 MHz comuns; Ângulos: 35°–90° dependendo do modelo; Cunha: integral ou substituível.
• Feixe oblíquo pequeno — Uso típico: soldas em objetos menores e seções finas, tubos, canos, recipientes, bombas, carcaças de válvula, pás de turbina, eixos, aros; Frequências: 2 MHz, 4 MHz, 5 MHz; Corpo compacto com cunha integral ou substituível.
• Duplo elemento feixe oblíquo — Uso típico: inspeções que exigem elementos de transmissão/recepção separados; Frequências: 2 MHz, 2,25 MHz, 4 MHz, 5 MHz; Estrutura: elementos separados com configuração de cunha para feixe oblíquo.

Notas de integração
Selecione a sonda com base na geometria da solda, ângulo de inspeção necessário, frequência, tipo de cunha e espaço de acesso. Esses transdutores exigem detectores de falhas ultrassônicos compatíveis, acoplante adequado e configuração de cunha correta para inspeção por contato confiável. Configurações personalizadas disponíveis sob consulta.

Especificações técnicas

• Tipo de produto: transdutor ultrassônico de feixe oblíquo
• Método de inspeção: inspeção ultrassônica de contato com feixe oblíquo
• Categoria de aplicação: NDT, inspeção de soldas, detecção de defeitos
• Tipos de configuração: grande, pequeno, duplo elemento
• Famílias de modelos: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Opções de frequência: 1 MHz; 2 MHz; 2,25 MHz; 4 MHz; 5 MHz
• Opções de ângulo: 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Opções de cunha: integral, substituível, troca rápida, montagem por parafuso, personalizada, alta temperatura
• Opções de conector: Lemo 1, Lemo 00, BNC, Microdot, MMD
• Capacidade de alta temperatura: Até 200°C / 400°F em configurações selecionadas
