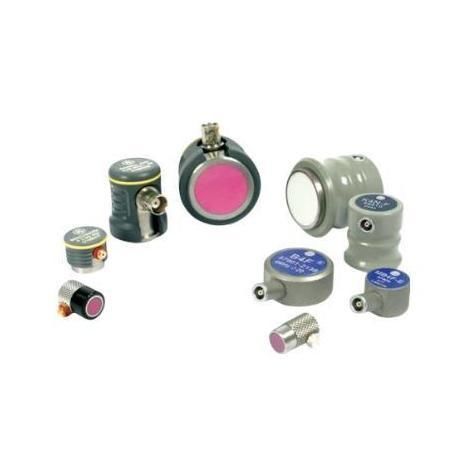

Transdutor de ultrassom de placa

de feixede contatode contato direto

Visão geral do produto
A série de transdutores de contato de feixe reto resistentes ao desgaste é uma família de sondas ultrassônicas para inspeção manual por contato de peças metálicas com geometria simples. Destina‑se a atuar como componente frontal em equipamentos de deteção de defeitos compatíveis e requer um meio de acoplamento adequado para inspeção manual.

Principais características

• Arquitetura de transdutor de feixe reto para inspeção ultrassônica NDT.
• Placa de desgaste permanente resistente à abrasão para contacto direto com superfícies metálicas.
• Modelos de uso geral para chapas, forjados, tarugos, fundições e barras.
• Opções de diâmetro reduzido para tubos, condutas e áreas confinadas.
• Variantes Fingertip (Type F) para acesso a espaços estreitos.
• Opções de conector: Lemo 00, Microdot, BNC, LEMO‑1 (dependendo do modelo).
• Versões com montagem lateral ou superior do conector disponíveis conforme a família de modelos.
• Configurações personalizadas e acessórios disponíveis mediante solicitação.

Aplicações
Esta série de transdutores é adequada para inspeção ultrassônica manual NDT de componentes metálicos que exigem uma sonda de contacto direto. Alvos típicos incluem chapas, grandes forjados, tarugos, peças fundidas, tubos, tanques e barras. A série também suporta inspeção de laminações/delaminações, testes de ligação, inspeção de secções espessas e materiais de difícil penetração. Modelos Fingertip fornecem solução para inspeções em espaços confinados.

Estrutura do produto

• Face de contato resistente ao desgaste: placa de desgaste permanente resistente à abrasão para inspeções por contacto direto.
• Design para inspeção por contacto: corpos de sonda manuais concebidos para utilização com acoplamento adequado.
• Opção Fingertip: configurações Type F para acesso a áreas estreitas ou embutidas.
• Opções de conector: Lemo 00, Microdot, BNC, LEMO‑1 consoante a configuração.

Especificações (tabela)
Item — Especificação
Tipo de produto — Transdutor de contato de feixe reto resistente ao desgaste
Método de inspeção — Inspeção ultrassônica por contato
Categoria de aplicação — NDT e deteção de defeitos
Face de contato — Placa de desgaste permanente resistente à abrasão
Famílias de modelos — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Opções de diâmetro do elemento — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (dependendo do modelo)
Opções de frequência — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (dependendo do modelo)
Opções de conector — Lemo 00, Microdot, BNC, LEMO‑1 (dependendo da configuração)
Acessórios — Cabos de sonda e cabos de conector conforme a família de modelos
Configuração personalizada — Disponível mediante solicitação

Opções de modelo (tabela)
Família — Opções de frequência — Tamanho do elemento — Notas conector / acessório
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Cabo de sonda MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Cabo de sonda MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Conector Microdot; cabo de sonda MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Cabo de sonda MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Cabo de sonda MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — Opções de cabo BNC ou LEMO‑1
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Corpo Fingertip para espaços de acesso reduzidos

Notas de integração
Selecione o transdutor com base no material de inspeção, restrições de acesso, frequência requerida, diâmetro do elemento, tipo de conector e estilo do corpo da sonda. A série requer equipamentos de inspeção ultrassónicos compatíveis e acoplamento adequado para inspeção manual por contacto.

Especificações técnicas

• Tipo de produto: Transdutor de contato de feixe reto resistente ao desgaste
• Método de inspeção: Inspeção ultrassônica por contato
• Categoria de aplicação: NDT e deteção de defeitos
• Face de contato: Placa de desgaste permanente resistente à abrasão
• Famílias de modelos: K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Opções de diâmetro do elemento: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (dependendo do modelo)
• Opções de frequência: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (dependendo do modelo)
• Opções de conector: Lemo 00; Microdot; BNC; LEMO‑1 (dependendo do modelo)
• Acessórios: Cabos de sonda (ex. MPKL2, MPKM2) e cabos de conector conforme modelo
• Variantes Fingertip (Type F) disponíveis para acesso reduzido
• Configurações personalizadas disponíveis mediante solicitação
