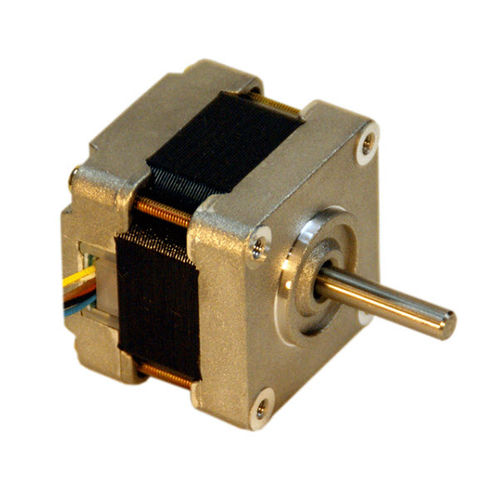

Especificações do H17 Hybrid Stepper:
Flange de Montagem:NEMA 17
Ângulo do passo:1,8°
Etapas por Revolução:200
Precisão Posicional:+ 5% máximo.
Número de Fases:4 (unipolar)
Aumento de temperatura:70°C máx
Resistência de isolamento: 100M ohms a 500VDC durante 1 minuto
Rigidez dieléctrica: 500VAC durante 1 minuto
Classe de Isolamento:Classe B
Número de fios de chumbo:6
Fio de chumbo:UL3265 AWG#26
Operação Temperatura ambiente: -10°C ~ +50°C
Jogo Radial:0.03 mm máx. a 0.4 kg de carga
Jogo axial:0.08 mm máx. a 0.5 kg de carga
Contacte a Hurst para outras configurações de chumbo ou fase
Acionamentos Unipolares
A corrente de enrolamento da fase do motor é comutada em apenas uma direção (normalmente para a terra).
- Circuito de accionamento simples de baixo custo
- Requer enrolamento da torneira central
- Baixo torque de saída
- Motores de 6 e 8 condutores
Acionamentos Bipolares
- A corrente de enrolamento da fase do motor é comutada em ambos os sentidos.
- Circuito de acionamento de maior custo
- Maior torque de saída
- Aproximadamente 1,4 X Acionamento Unipolar
- 4, 6, & 8 motores de chumbo
- 8 Os motores de chumbo são mais eficientes quando usados com um acionamento bipolar.
