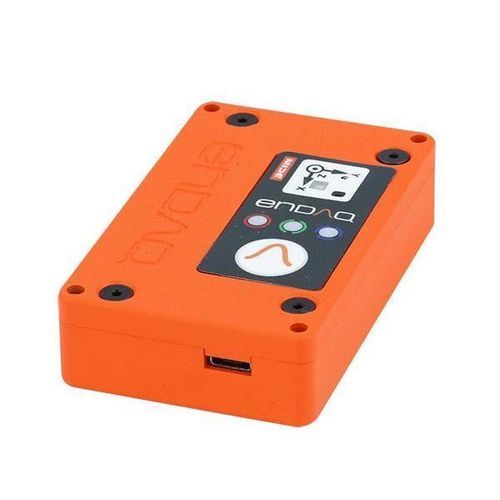

Registrador de dados de impacto S5-E100D40

de umidadede intensidade luminosade vibração

Visão geral
O S5-E100D40 é um gravador portátil de vibração e choque da enDAQ que combina um acelerômetro piezoelétrico primário de alto desempenho com um acelerômetro capacitivo digital secundário e vários sensores ambientais integrados. A caixa em alumínio 7075 aumenta a durabilidade e a resposta em frequência para aplicações industriais.

Especificações principais

• Modelo: S5-E100D40
• Acelerômetro primário: Piezo ±100g, até 20.000 Hz
• Acelerômetro secundário: Capacitivo digital ±40g, até 4.000 Hz
• Bateria: 850 mAh (recarregável)
• Armazenamento: 8 GB onboard
• Massa: 100 g
• Proteção de entrada: IP50

Recursos do produto
Conveniente:

• Sistema autônomo com sensores, armazenamento integrado e bateria recarregável
• Formato portátil para uso em campo
• Configuração rápida via interface USB

Adaptável:

• Dois acelerômetros para ampla faixa dinâmica
• Vários sensores integrados em uma única unidade
• Condições de ativação e taxas de amostragem programáveis pelo usuário

Confiável:

• Projetado para ambientes severos; caixa em alumínio 7075
• Calibrado com acelerômetro rastreável ao NIST; certificado disponível
• Capacidade de armazenamento adequada para grandes conjuntos de dados

Especificações dos acelerômetros

• Piezoelétrico: Faixa ±100g — Amostragem até 20.000 Hz — Banda 5–2.000 Hz — Ruído <0,04 gRMS — Resolução <0,005 g
• Capacitivo digital: Faixa ±40g — Amostragem até 4.000 Hz — Banda 0–300 Hz — Ruído <0,01 gRMS — Resolução 0,00008 g

Especificações de sensores adicionais

• Microfone: até 20.000 Hz
• GPS posição: precisão ~2,5 m, até 1 Hz
• Hora GPS: resolução 60 ns
• Giroscópio: 2000 °/s, amostragem até 3.200 Hz
• Magnetômetro: ±1300 µT, resolução 0,3 µT
• Temperatura: -40 a 85 °C, resolução 0,01 °C
• Pressão: 1 a 200 kPa, resolução 1,6 Pa
• Umidade: 0–100 %RH, resolução 0,04 %RH
• Luz: sensibilidade <100 mlx, amostragem até 4 Hz

Especificações ambientais

• Temperatura de operação: -20 °C a 60 °C (recarregar 10 °C a 45 °C)
• Temperatura de armazenamento recomendada: -20 °C a 25 °C
• Umidade: 0 a 95 %RH (sem condensação)
• Pressão absoluta: 20 kPa a 110 kPa
• Limite de choque: >3 000 g

Bateria e desempenho de armazenamento

• Bateria: 850 mAh (varia com configuração, taxas e temperatura)
• Armazenamento: 8 GB onboard
• Exemplos (aprox.): 100 Hz → 22 dias armazenamento / 44 h contínuo; 1 000 Hz → 9 dias / 41 h; 5 000 Hz → 3 dias / 30 h; 20 000 Hz → 17 h / 17 h

Dimensões & mecânica

• Massa: 100 g
• Caixa: Alumínio 7075
• Dimensões: 76,2 mm × 47,0 mm × 18,3 mm
• Montagem: parafuso 4-40 ou fita dupla-face 3M 950
• Proteção de entrada: IP50

Software e ferramentas gratuitas

• Software incluído para configuração e análise: configuração de sensor, relatórios básicos, visualização multicanais, snapshots e exportação em lote
• Upload para nuvem para relatórios avançados e ferramentas de conversão

Especificações técnicas

• Modelo: S5-E100D40
• Marca: enDAQ
• Acelerômetro primário: Piezo ±100g
• Acelerômetro secundário: Capacitivo digital ±40g
• Bateria: 850 mAh (recarregável)
• Armazenamento: 8 GB onboard
• Massa e dimensões: 100 g — 76,2 × 47,0 × 18,3 mm
• Temperatura de operação: -20 °C a 60 °C
• Limite de choque: >3 000 g
