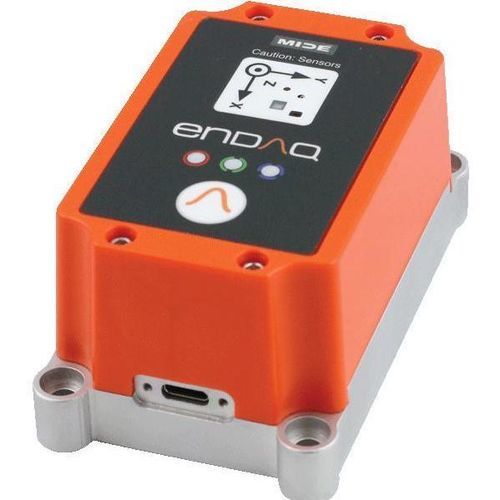

Registrador de dados de impacto W8-E100D40

de umidadede intensidade luminosade vibração

Visão geral O W8-E100D40 é um gravador de vibrações e choques com um acelerómetro piezoelétrico de alto desempenho, um acelerómetro capacitivo secundário e vários sensores ambientais. Pode ser carregado diretamente para a nuvem do enDAQ através de WiFi depois de completar uma gravação; a conetividade sem fios pode ser desactivada quando desejado. O dispositivo é embalado num invólucro de alumínio para maior fiabilidade em ambientes agressivos e resposta de frequência alargada. O W8 inclui uma bateria de 4.000 mAh para permitir longos períodos de gravação e 16 GB de armazenamento integrado. Especificações chave

• Material da caixa: Alumínio 7075
• Acelerómetro piezoelétrico: ±100 g
• Acelerómetro digital capacitivo: ±40 g
• Bateria: 4000 mAh
• Armazenamento: 16 GB
• Prazo de Entrega: 10 Semanas mais portes de envio

Caraterísticas do produto Conveniente

• Sistema de medição Standalone com sensores, armazenamento e bateria recarregável
• Fator de forma portátil
• Configuração em minutos através de interface USB

Adaptável

• Múltiplos acelerómetros para uma gama dinâmica alargada
• Muitos sensores adicionais incorporados num único sistema
• Condições de despertar e taxas de amostragem programáveis pelo utilizador

Confiável

• Confiado em ambientes agressivos por mais de 2.000 clientes e pela Marinha dos EUA
• Calibrado com acelerómetro rastreável ao NIST (certificado de calibração disponível)
• Capacidade de armazenamento para milhares de milhões de pontos de dados

Especificações do Acelerómetro Tipo de acelerómetro | Alcance | Taxa de amostragem | Largura de banda | Ruído | Resolução Piezoelétrico | ± 100g | 20.000 Hz | 5 a 2.000 Hz | < 0,04 gRMS | < 0,005 g Digital Capacitiva | ± 40g | 4.000 Hz | 0 a 300 Hz | < 0,01 gRMS | 0,00008 g Especificações adicionais do sensor Microfone - Faixa de medição: 105 dB - Taxa de amostragem: 0 (desligado) a 20.000 Hz Localização GPS - Resolução: 2,5 m - Taxa de amostragem: 0 (desligado) a 1 Hz Tempo GPS - Resolução: 60 ns - Taxa de amostragem: 0 (desligado) a 1 Hz Giroscópio - Faixa de medição: 2000°/s - Resolução: 0.06 °/s - Taxa de amostragem: 0 (desligado) a 3.200 Hz Magnetómetro - Gama de Medição: ± 1300 µT - Resolução: 0.3 µT - Taxa de amostragem: 0 (desligado) a 10 Hz Temperatura - Gama: -40 a 85 °C - Resolução: 0.01 °C - Taxa de amostragem: 0 (desligado) a 10 Hz Pressão - Gama: 1 a 200 kPa - Resolução: 1.6 Pa - Taxa de amostragem: 0 (desligado) a 10 Hz Humidade - Gama: 0 a 100 %RH - Resolução: 0.04% RH - Taxa de amostragem: 0 (desligado) a 10 Hz Luz - Gama: 0 a >20 uV - Resolução: <100 mlx - Taxa de amostragem: 0 (desligado) a 4 Hz Especificações ambientais Temperatura de funcionamento: -40°C a 80°C (-40°F a 176°F) - Temperatura de recarga: -30°C a 85°C (-22°F a 185°F) Temperatura de armazenamento recomendada: 15°C a 30°C (permitido: -40°C a 85°C) Humidade: 0 a 95 %RH (sem condensação) Pressão: 20 kPa a 110 kPa (pressão absoluta) Limite de choque: 500 g a 0-40°C; 100 g a -40°C a 80°C Não Suscetibilidade a campos eléctricos: 2 MHz a 18 GHz @ 200 V/m (ver relatório de teste EMI) Não Suscetibilidade de campo magnético: 30 Hz a 100 kHz (ver relatório de teste EMI) Desempenho da bateria e do armazenamento Taxa de amostragem | Capacidade de armazenamento | Gravação contínua | Aceleração principal. Accel. principal | 2º Accel. Aceleração | Acionamento periódico/temporal 100 Hz | 44 dias de armazenamento | Contínuo: 44 dias | Aceleração principal. Principal: 8 dias | 2º Accel. Accel. principal: 8 dias | Aceleração periódica/tempo: 33 dias | 2,3 anos (exemplo de arquivo) 1.000 Hz | 18 dias de armazenamento | Contínuo: 18 dias | Modos de disparo: 8 dias | Disparo periódico/temporal: 33 dias | 2,1 anos (exemplo de arquivo) 5.000 Hz | 6 dias de armazenamento | Contínuo: 6 dias | Modos de disparo: 6-8 dias | Disparo periódico/temporal: 33 dias | 1,7 anos (exemplo de arquivo) 20.000 Hz | 34 horas de armazenamento | Contínuo: 34 horas | Modos de disparo: 3-8 dias | Disparo periódico/temporal: 33 dias | 320 dias (exemplo de arquivo) Especificações mecânicas

• Massa: 250 gramas
• Material da caixa: Base de alumínio, topo de policarbonato
• Montagem - Parafuso: parafusos 10-32 (23 ft-lb)
• Montagem - Fita (dupla face): fita 3M 950
• Comprimento: 99,8 mm (3,93")
• Largura: 58,6 mm (2,31")
• Espessura: 45.6 mm (1,80")
• Proteção de entrada: IP50 (Protegido contra poeira)

Notas Os acelerómetros piezoeléctricos são acoplados a CA e podem saturar com eventos de alta frequência (larguras de pulso < 1 ms); para aplicações com tais eventos, considere tipos de sensores alternativos. Uma caixa Pelican protetora de cortesia está incluída nas encomendas de registadores de dados enDAQ qualificados. Kit de montagem e caixas adicionais disponíveis como acessórios. Não inclui sensores S3-D16. Caraterísticas / Especificações técnicas

• Modelo: W8-E100D40
• Marca: enDAQ
• Acelerómetro primário: Piezoelétrico, ±100 g, taxa de amostragem até 20.000 Hz
• Acelerómetro secundário: Capacitivo digital, ±40 g, taxa de amostragem de até 4.000 Hz
• Bateria: 4.000 mAh
• Armazenamento: 16 GB onboard
• Massa: 250 g
• Dimensões: 99.8 mm x 58,6 mm x 45,6 mm
• Proteção interior: IP50
• Temperatura de funcionamento: -40°C a 80°C
• Limite de choque: 500 g (0-40°C)
• Preço típico (página): 4.799,00 USD
