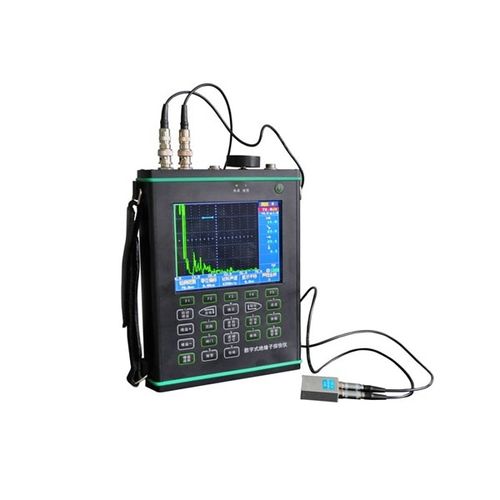

Detector de falhas por ultrassom GDUD series

para CNDportátil

GDUD-PBI Detector de falhas ultra-sónico para equipamento eléctrico O Ultrasonic Flaw Detector é um dispositivo de ensaio não destrutivo utilizado para detectar danos mecânicos internos de equipamentos eléctricos. Aplicações Detecta falhas internas de equipamentos elétricos, tais como buchas, barras de ônibus, grampos de fios, tanque de transformadores, transformadores de corrente e tensão, pára-raios, equipamentos de rolamentos de geradores, isoladores tipo pilar de porcelana, etc. Características TFT tela colorida verdadeira. Alta precisão e amplas aplicações. Alta sensibilidade de detecção de falhas, até 110db. Curvas padrão embutidas e bloco de teste para isoladores do tipo pilar. O dispositivo alarma se as falhas de crepitação interna forem super-padrão. Calibrações automáticas para a superfície da sonda e da curvatura, o que otimiza o acoplamento entre a sonda e o objeto de teste e garante a precisão. Chassis em liga de alumínio, que tem um excelente desempenho anti-interferência. Baixo ruído e alta relação sinal/ruído. Especificações Frequência de trabalho: 0,5~20 MHz Ajuste de ganho: 110dB (manual 0.1dB/2dB/6 dB passo-a-passo) Alcance de detecção: 0~999999mm onda longitudinal (aço) Faixa de velocidade: 0 ~ 9000 m/s Gama dinâmica: ≥ 32dB Erro de linearidade vertical: ≤ 3% Erro de linearidade horizontal: ≤ 0,1% Resolução: > 42dB (5P14) Sensibilidade excedentária: > 62dB (200mmΦ2 profundidade, furo de fundo plano) Capacidade de poupança de dados: 21 grupos de dados de detecção, 1000 ecos Fonte de alimentação/voltagem: Bateria de lítio DC 7.4V, funcionamento contínuo durante 12 horas; AC220V Temperatura ambiente: -25 a 50° C Humidade Relacionada: 20%-95% RH Dimensões: 210*168*50(mm) Peso: 1,8kg (incluindo bateria integrada)
