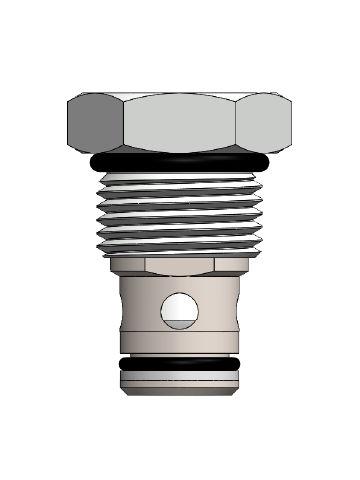

Válvula de retenção de cartucho HCV10-P1

tipo poppetGde alta pressão

O HCV10-P1 permite o fluxo de ① para ②, e bloqueia o fluxo na direção oposta. O cartucho tem um poppet totalmente guiado que é fechado por mola até que seja aplicada pressão suficiente em ①，, permitindo o fluxo de fluido de ① a ②. Características Resposta rápida e suave às mudanças de pressão. Paragens positivas evitam que as molas fiquem sólidas. Tamanho compacto. Os ajustes não podem ser retirados da válvula. Cavidade comum na indústria. Gatilho e gaiola endurecidos para uma longa vida útil. Caudal: Ver gráfico de desempenho Fuga interna: 0,15 ml/min (3 gotas/min) máx. a 420 bar (6000 psi) Pressão de fissura (set) definida: Barra manométrica evidente em ① a 16,4mL/min (1 cu. in. /min) atingida. Mola de polarização padrão na fissura: 0.3 bar (4 psi) / 1 bar (15 psi) / 2 bar (29 psi) / 4 bar (58 psi) / 5 bar (73 psi) / 10 bar (145 psi) / 20 bar (290 psi) Fluido: De base mineral ou sintética com propriedades lubrificantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalação: Sem restrições Cavidade: V10-2 Ferramenta de cavidade: T/H10-2RC-T-G (desbaste), T/H10-2FM-T-G (acabamento) Kit de assento: SK10-2N -B
