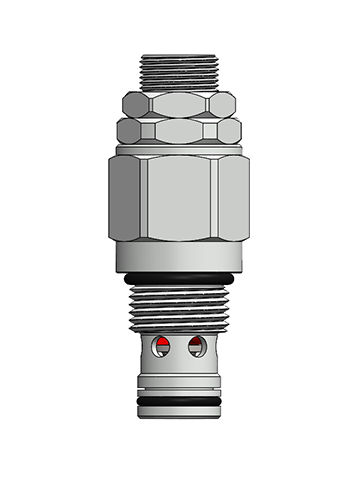

Válvula de alívio compacta HRV09-P0

de roscarhidráulicaconvencional

Válvula de alívio hidráulico do tipo poppet, de ação direta, tipo cartucho, aparafusada, aplicada como dispositivo limitador de pressão em circuitos hidráulicos que requerem uma resposta rápida e uma histerese baixa. Funcionamento A HRV09-P0 bloqueia o fluxo de ①a② até que seja aplicada pressão suficiente em ① a ➀ para forçar o gatilho a sair da sua sede. O HRV09-P0 responde rapidamente a alterações de carga em circuitos hidráulicos típicos que requerem baixas fugas internas. *Nota: A contrapressão em ② aumentará a pressão de pilotagem necessária em ① para deslocar, numa proporção de 1:1. O RV08-0 pode ser utilizado em aplicações de alívio cruzado (contrapressão em ②) com a utilização da opção de vedação de anel de apoio duplo "C". Características Resposta rápida e suave a alterações de pressão. As paragens positivas evitam que as molas fiquem sólidas. Tamanho compacto. Os ajustes não podem ser retirados da válvula. Cavidade comum na indústria. Gatilho e gaiola endurecidos para uma longa vida útil. Estrutura única do gatilho concebida para melhorar a estabilidade da pressão. Pressão de retorno: Nominal de 80% da pressão de fissura Gama de molas standard: Valor predefinido de fábrica: 50% da pressão nominal Filtragem: Valor nominal máximo: 10 um (NAS 8), ISO4406 19/17/14 Fluido: De base mineral ou sintética com propriedades lubrificantes a viscosidades de 7,4~420 cSt (50-2000 ssu) Instalação: Sem restrições Cavidade: VC09-2 Ferramenta de cavidade: T/H09-2-RC-T-G (desbaste), T/H09-2-FM-T-G (acabamento) Kit de assento: SK09-2N -B
