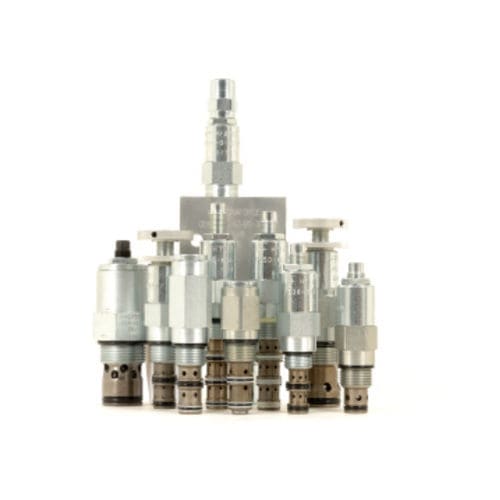

Válvula de alívio compacta RV08-20
hidráulicade ação diretade gatilho

válvula de alívio compacta
válvula de alívio compacta
Guardar nos favoritos
Comparar


Características

Outras características
compacta, hidráulica, de ação direta, de gatilho, cartucho, de cartucho, tipo poppet
Fluxo

22,7 l/min
(6 us gal/min)

Pressão

275,8 bar, 482,6 bar, 896,3 bar
(4.000,1 psi, 6.999,5 psi, 12.999,7 psi)

Peso

0,16 kg, 0,17 kg, 0,19 kg, 0,22 kg
(0,35 lb, 0,37 lb, 0,42 lb, 0,49 lb)

Descrição

O RV08-20X é uma válvula de alívio hidráulico, de acção directa, estilo cartucho, tipo poppet, destinada a circuitos de fluxo mais baixo que exijam baixas fugas internas. Operação Os blocos RV08-20X fluem da porta 1 para a porta 2 até que esteja presente pressão suficiente na porta 1 para forçar a mola oposta ao poppet a sair do seu assento. Características Os ajustes não podem ser recuados para fora da válvula. Variedade de opções de ajuste de pressão, incluindo pré-ajustes não ajustáveis de fábrica. Opções de ajuste A, B, e C: paragens positivas impedem a solidez das molas. Gamas opcionais de molas até 248 bar (3600 psi). Resposta rápida às mudanças de pressão. Pressão bi-direccional opcional (requer opção de vedação de pressão bi-direccional). Tamanho compacto. Notas Supersessão: Aplicações existentes e novas. A RVD58-20 é a nossa melhor válvula de alívio da classe e pode substituir funcionalmente esta válvula na maioria das aplicações. Encorajamo-lo vivamente a considerar esta alternativa mais recente. Considerações:. Classificações de pressão e caudal comparáveis Taxa de resposta comparável Melhores características de aumento de pressão Tamanho mais pequeno Sem selo dinâmico Custo competitivo VC08-2B é necessária a variação da cavidade. Alguns colectores podem permitir a substituição da cavidade. Está disponível assistência para avaliar a sua aplicação Fluidos: À base de minerais ou sintéticos com propriedades lubrificantes Gama de viscosidade dos fluidos: 7.4 a 420 cSt Nível Máximo de Contaminação Operacional: 18/16/13 por ISO 4406 Cavidade: VC08-2 cavidades de tamanho 08- 2 vias Torque de instalação do cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Torque Máximo Permitido: 40.7 N-m (30 ft-lb) Torque do Plug de Estilo H: 10.8 a 13,6 N-m (8 a 10 ft-lb) N V P U 34 N-m (25 ft-lb) NC VC PC max Restrição de orientação: Nenhuma

---
