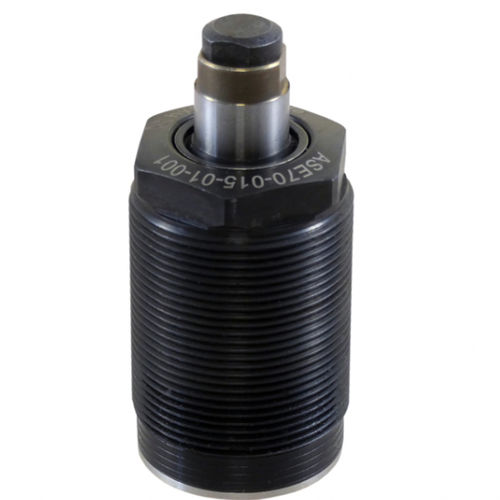

Posicionador com esfera com mola 280-70

Se for necessário evitar vibrações e deformações durante a maquinação de peças na gama de baixa pressão, estes suportes de trabalho (ASE) são a solução ideal. Os elementos roscados do corpo podem ser aparafusados em furos de instalação roscados específicos do cliente para poupar espaço. A vedação é efectuada com dois anéis de vedação fornecidos contra o fundo do furo de instalação. Os suportes de trabalho podem ser dispostos horizontal e verticalmente no dispositivo de fixação. A fixação do êmbolo pode ser combinada com a fixação hidráulica da peça de trabalho ou separadamente. Podem ser selecionados dois métodos funcionais para o avanço do êmbolo. 1. O êmbolo avança através de uma carga de mola: A posição básica do êmbolo é extraída. A mola integrada faz avançar o pistão de apoio contra a peça de trabalho. Após a pressurização, o pistão de apoio é fixado na sua posição. Exceptuando a carga da mola, nenhuma outra força actua sobre a peça de trabalho. 2. O êmbolo avança hidraulicamente: A posição básica do êmbolo é retraída. O êmbolo de apoio é mantido na posição retraída por uma mola de reposição. Quando a pressurização é iniciada, o êmbolo de apoio avança através da força da mola contra a peça de trabalho e é finalmente fixado nesta posição. Caraterísticas especiais: possibilidade de modelos de fixação compactos possibilidade de montagem horizontal e vertical fixação do êmbolo combinada com fixação ou separada possível com proteção do limpador macio alimentação de óleo sob pressão através de canais perfurados suportes de trabalho standard e modelos especiais disponíveis Pressão de funcionamento: pmax. 70 bar Método de avanço: hidráulico ou por força de mola Êmbolo: Ø (curso) 10 (6,5) | 12 (8) | 15 (8) ou 16 (10) mm Força de apoio: mín. 3, max. 10 kN a 70 bar
