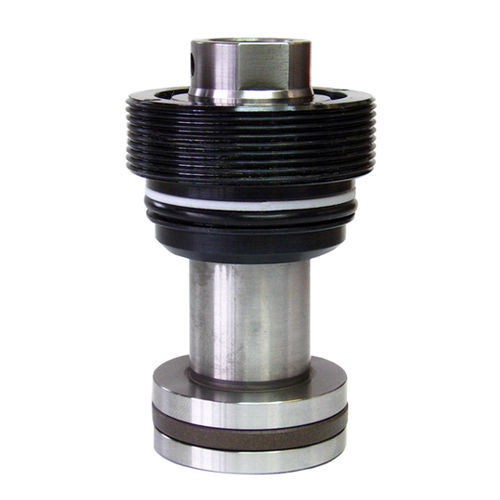

Luva de aperto 200-4

com roscametálicade óleo

Pistões incorporados, com casquilho roscado O pistão incorporado é composto por um pistão e um casquilho roscado e inclui todos os vedantes. O pistão incorporado é um subconjunto que tem de ser integrado diretamente no corpo da caixa. O corpo da caixa tem as caraterísticas da caixa do cilindro. A vantagem deste design é a necessidade mínima de espaço para os cilindros de aperto ou de acionamento. O casquilho roscado está equipado de série com um raspador metálico e um raspador macio. O óleo hidráulico é alimentado através de canais perfurados Caraterísticas especiais: opções de instalação com economia de espaço instalação diretamente no corpo da caixa com raspador macio e raspador metálico de série alimentação de óleo através de canais perfurados pistões standard e modelos especiais disponíveis Condições de funcionamento: O pistão incorporado funciona hidraulicamente com duplo efeito. Isto permite a geração de forças de retração e de extração. Utilizar vedantes apropriados de acordo com as condições de temperatura. As dimensões para o fabrico e as tolerâncias para a superfície e as dimensões têm de ser cumpridas de acordo com os desenhos da unidade HYDROKOMP. Depois de apertar o casquilho roscado, é necessário fixá-lo utilizando o pino roscado fornecido. Para isso, tem de ser colocada uma pequena rosca no furo roscado do casquilho, na qual o pino roscado é aparafusado. Pressão de funcionamento: pmax. 500 bar Modo de funcionamento: duplo efeito Pistão Ø: 16, 20, 25, 32, 40, 50, 63, 80 e 100 mm Curso: 16, 20, 25, 30, 32, 40, 50, 63, 80, 100 e 160 mm Força de impulso: de 2 kN a 100 bar até 392 kN a 500 bar Alimentação de óleo: canais perfurados
