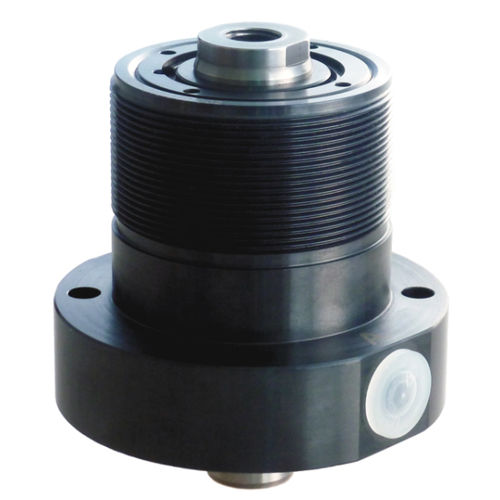

Cilindro hidráulico 220-6

de pistãode parafusode dupla ação

Cilindros de pistão oco, com rosca interna do pistão Os cilindros de pistão oco são utilizados em combinação com elementos de fixação mecânicos em dispositivos de fixação hidráulicos como cilindros de tração e de impulso. O pistão tem um furo roscado que pode, por exemplo, ser utilizado para aparafusar as hastes de tração. O raspador de metal integrado evita que o pistão seja danificado por aparas de metal, aumentando assim a disponibilidade e a vida útil dos cilindros. A rosca externa da caixa permite opções de instalação versáteis, incluindo a utilização de porcas de bloqueio. A HYDROKOMP oferece cilindros de pistão oco de ação simples (com mola de reposição) e de ação dupla. Para efeitos de alimentação de óleo, os cilindros de pistão oco estão equipados com orifícios roscados G1/4. Caraterísticas especiais: adequado como cilindro de tração ou de impulso pistões com furo passante possibilidade de utilização de hastes de tração várias opções de instalação proteção contra aparas através de raspador metálico integrado cilindros standard e modelos especiais disponíveis Condições de funcionamento: Para os cilindros de pistão oco de simples efeito, a penetração de objectos estranhos e líquidos na cavidade da mola deve ser evitada através de uma disposição preventiva do cilindro ou através de uma cobertura. Se necessário, pode também ser ligada uma linha de ventilação. Para evitar que a rosca seja danificada durante a utilização, as porcas ranhuradas devem ser sempre apertadas de acordo com a carga. O utilizador deve certificar-se de que as hastes de tração e os parafusos são feitos de um material com uma classe de resistência de, pelo menos, 10.9. Isto aplica-se especialmente a pressões máximas de funcionamento entre 350 e 500 bar. Pressão de funcionamento: pmax. 500 bar Modo de funcionamento: simples ou duplo efeito
