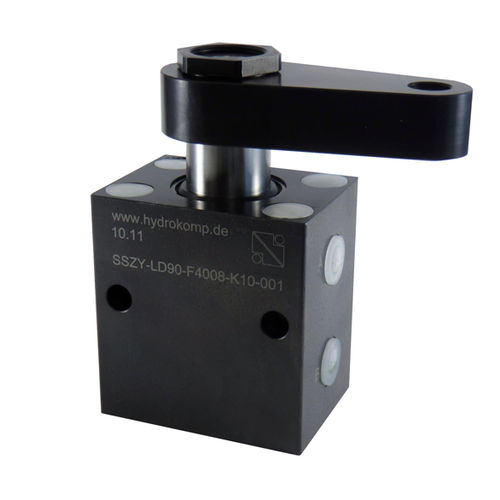

Dispositivo de aperto hidráulico 240-40

para peças a usinarpivotantede dupla ação

Grampos giratórios, com alojamento de bloco (F) Os cilindros dos grampos basculantes libertam o ponto de fixação na peça de trabalho. Desta forma, é fácil mudar a peça de trabalho. Este cilindro hidráulico de grampo oscilante funciona como cilindro de tração de duplo efeito, sendo que parte do curso é utilizada para rodar o pistão. O modelo com ângulo de oscilação de 0° funciona apenas na vertical como cilindro de tração. Para garantir uma longa vida útil, os cilindros têm um raspador de metal integrado de série. Para a alimentação de óleo hidráulico, os cilindros estão equipados com uma porta roscada e uma ligação ao coletor com O-ring para canais perfurados. É possível selecionar entre modelos de rotação à direita ou à esquerda com vários ângulos de oscilação normalizados. A proteção integrada contra sobrecarga protege o mecanismo de oscilação de danos devido ao bloqueio da rotação ou à montagem incorrecta do braço de aperto. Em caso de risco de exceder o fluxo volumétrico permitido, deve ser colocada uma válvula de retenção no tubo de alimentação de óleo. Contra segurar o braço de aperto ao apertar ou desapertar a contraporca, para evitar a transferência de binário para a haste do pistão e para evitar danos na guia esférica. Estão disponíveis modelos com ângulos de oscilação de 0°, 30°, 45°, 60° e 90°. A pressão de funcionamento permitida depende do comprimento do braço de aperto. Os modelos com outros ângulos de rotação podem ser fornecidos como modelos especiais. Para além dos braços de aperto standard, também podem ser montados braços de aperto especiais. A pressão de serviço máxima de 500 bar não se aplica a cada comprimento de braço de aperto. Para mais informações sobre a pressão de serviço permitida, consultar os diagramas na folha de dados. Caraterísticas especiais: proteção do raspador metálico proteção contra sobrecarga integrada
