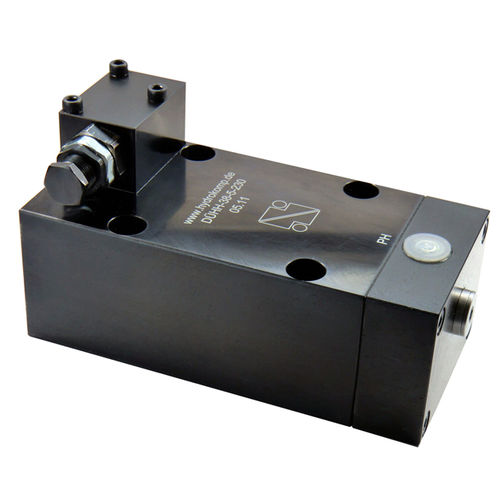

Multiplicador de pressão hidráulico 460-3

Intensificadores hidráulicos, com caixa de bloco Os intensificadores hidráulicos aumentam a pressão hidráulica num rácio fixo. Com este método é possível, por exemplo, utilizar um sistema hidráulico de uma máquina de baixa pressão para consumidores que podem beneficiar de uma pressão múltipla mais elevada. A intensificação é conseguida através de um rácio fixo entre as áreas de superfície de dois pistões. Isto significa que a pressão secundária pode ser controlada através da da pressão de alimentação primária. Uma vez atingida a pressão mínima predefinida ajustada na válvula de sequência integrada, o pistão intensificador é ativado e a pressão de funcionamento no sistema aumenta por um fator de 3,85. Com isto, a quantidade de óleo é de menor importância. Outra vantagem é o facto de não ser necessário qualquer movimento oscilatório do pistão no intensificador. Assim, a suscetibilidade ao desgaste dos componentes é reduzida. Além disso, está imediatamente disponível uma pressão de saída mais elevada. Condições de funcionamento: Na faixa de alta pressão, o volume necessário não deve exceder o volume interno do intensificador. Para monitorizar a gama de alta pressão, recomendamos a utilização de um manómetro. Recomendamos também a utilização de um filtro de pressão com uma malha de filtro de no máx. 10 µm para garantir um funcionamento ótimo. O filtro tem de ser ligado à porta de baixa pressão PN do intensificador. Antes de colocar o intensificador em serviço, o sistema hidráulico deve ser completamente ventilado. Certifique-se de que nenhum fluido pode penetrar na caixa através da porta de ventilação Z. Se houver perigo de penetração, o filtro sinterizado pode ser removido e, em vez disso, pode ser ligada uma linha de ventilação à porta roscada G1/4.
