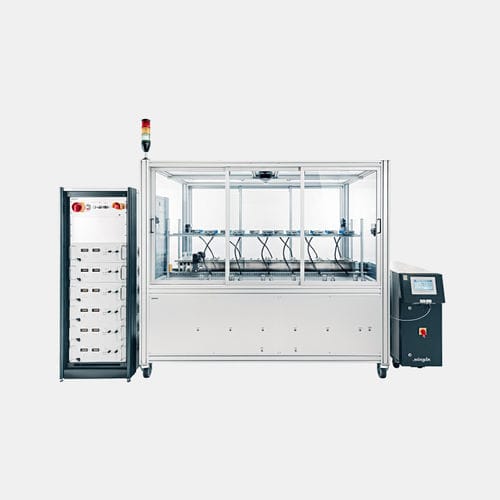

Banco de ensaio de potência PCTB series

automáticode semicondutorhorizontal

A Alpitronic, trabalhando em parceria com os principais fabricantes de semicondutores de potência, tem uma longa e bem sucedida história no desenvolvimento de bancos de ensaio de ciclos de potência (PCTB). Os PCTBs Alpitronic podem testar a vida útil do ciclo de potência de até 12 semi-pontes em simultâneo. Os módulos são ligados em série em duas linhas de teste, que são alternadamente sujeitos a tensão através da aplicação de uma corrente de carga até 1200A, permitindo uma utilização muito eficiente das fontes de corrente de carga instaladas. Cada dispositivo em teste está ligado ao circuito de corrente de carga por um barramento de baixa impedância e tem uma unidade de medição e controlo dedicada que comunica com uma unidade de controlo central. Isto permite uma grande flexibilidade no número de módulos testados. Os dispositivos podem ser montados num máximo de 12 placas de arrefecimento ligadas em paralelo ao circuito de arrefecimento através de acoplamentos rápidos. As placas de arrefecimento padrão podem ser facilmente substituídas por placas de arrefecimento personalizadas, que são necessárias quando se testam módulos pin-fin. O circuito de arrefecimento proporciona uma ampla gama de temperaturas de fluxo de 25° a 120°C. A bancada de teste também pode ser usada para determinar a impedância térmica e a resistência térmica de módulos de ciclo de potência. Após a entrega das bancadas de teste, oferecemos serviços de manutenção e calibração, bem como suporte remoto e no local e serviços de peças sobressalentes. Características principais Teste simultâneo de até 12 módulos de potência IGBT, diodo ou (SiC)-MOSFET com dois interruptores por módulo Correntes de carga até 1200A Temperaturas de arrefecimento até 120°C Ligações flexíveis de módulos para todos os tipos de pacotes Medição da impedância térmica e da resistência térmica Testes de ciclos de potência em conformidade com a norma AQG 324
