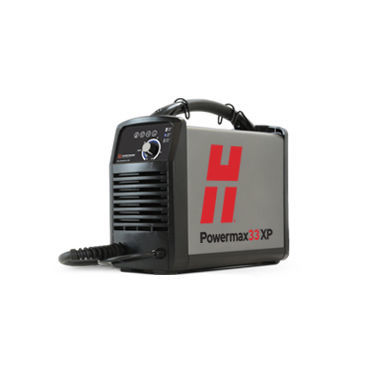

Cortador de plasma automático Powermax33® XP

de inversor IGBTinversorde alta performance

Descrição do produto
O Powermax33® XP é um sistema leve e portátil de corte a plasma de 33 A, projetado para oferecer potência, capacidade de corte e qualidade líderes na categoria. Design exclusivo “dois em um”: potência para corte de metal mais espesso de até 20 mm (3/4") e consumíveis FineCut® para cortes detalhados em metal fino. Pode cortar metais condutores como aço carbono, aço inoxidável e alumínio e também permite operações de goivagem com consumíveis HyAccess™.

Principais capacidades

• Capacidade de corte em metal espesso até 20 mm (3/4") (separação).
• Operação em 120 V ou 240 V para máxima versatilidade e portabilidade.
• Consumíveis FineCut® para cortes de alta qualidade em chapas finas com kerf estreito.
• Suporta cortes por arrasto, cortes de formas complexas, corte mecanizado, corte rente e goivagem (vários modos de aplicação).

Aplicações

• Corte de formas complexas — kerf estreito com mínimo de escória e zona afetada pelo calor.
• Corte por arrasto — arrastar a tocha diretamente através da peça de trabalho.
• Corte com maior alcance — visibilidade e acessibilidade em espaços pequenos.
• Corte mecanizado — automação portátil e corte em mesa.
• Corte rente — cortar perto de materiais de base usando ângulo de 45°.
• Goivagem com maior alcance, goivagem de controle máximo e goivagem de remoção máxima — removals de metal precisos até remoção pesada.

Benefícios

• Fácil de usar: inclui tudo o que é necessário para iniciar o corte de forma rápida e simples.
• Altamente portátil devido ao tamanho compacto e peso reduzido — pode ser levado facilmente ao local de trabalho.
• Compatível com alimentação 120 V e 240 V (adaptação automática de tensão incluída).
• Desempenho superior em pacote compacto: altas velocidades de corte e excelente qualidade para reduzir retrabalho.
• Design robusto para uso pesado em ambientes exigentes.
• Design “dois em um” para máxima versatilidade entre cortes de alta potência e cortes finos de precisão.

Conteúdo padrão fornecido

• Fonte de alimentação Powermax33 XP.
• Tocha manual Duramax LT com cabo de 4,5 m (15 pés) e consumíveis padrão.
• Grampo-obra com cabo de 4,5 m (15 pés).
• Plugue 240 V/20 A com adaptadores para circuitos 120 V/15 A e 240 V/20 A (modelos CSA).
• Manuais do operador e de segurança.
• Kit de consumíveis: 1 bico padrão, 1 eletrodo, 1 bico FineCut® e 1 defletor FineCut.
• Acessório opcional: alça para transporte.

Capacidade de corte (dados operacionais)
Recomendação — Espessura: 13 mm (1/2 pol.) / 16 mm (5/8 pol.) — Velocidade de corte: 400 mm/min (16 ipm) / 250 mm/min (10 ipm).
Separação — Espessura: 20 mm (3/4") — Velocidade de corte: 125 mm/min (5 pol/min).

Observações de operação em 120 V
Ao operar com alimentação de entrada de 120 V na saída máxima recomendada de 25 A, capacidades típicas: 6 mm (1/4") a 482 mm/min (19 ipm); 10 mm (3/8") a 203 mm/min (8 ipm); 13 mm (1/2") a 76 mm/min (3 ipm).

Características / Especificações técnicas

• Tensões de entrada: 120-240 V, 1-PH, 50/60 Hz.
• Corrente de entrada a 4,1 kW: 120-240 V, monofásico, 24-20,5 A.
• Corrente de saída: 15-33 A.
• Tensão de saída nominal: 125 VCC.
• Ciclo de trabalho a 40 °C: 35% @ 240 V; 20% @ 120 V.
• Tensão de circuito aberto (OCV): 256 VCC.
• Dimensões com alças: 356 mm C; 168 mm L; 305 mm A.
• Peso com tocha de 4,5 m: CSA: 9,7 kg (21,4 lbs.); CE: 9,5 kg (21 lbs.).
• Suprimento de gás: ar limpo, seco e livre de óleo, ou nitrogênio.
• Pressão/faixa de fluxo de entrada recomendadas: 113,3 l/min (4 scfm) a 80 psi (5,5 bar).
• Comprimento do cabo de alimentação de entrada: 3 m (10 pés).
• Tipo de fonte de alimentação: Inversor — IGBT (transistor bipolar de porta isolada).
• Especificação de potência do motor: 5,5 kW para saída total 33 A.
• Certificações: Certificado pela CSA (Américas e Ásia exceto China); CE — para uso na Europa e outros países onde aceito.
• Garantia: Fonte de alimentação: 6 anos; Tocha: 1 ano.
• Códigos/packaged items (exemplos de configurações): 120-240 V CSA Edição EUA (código 088592); 120-240 V CSA Internacional portátil (código 088590); Padrão 120–240 V (código 088591). Pacotes de sistema: Pacote combo padrão (428243); Pacote combo FineCut (428244).
