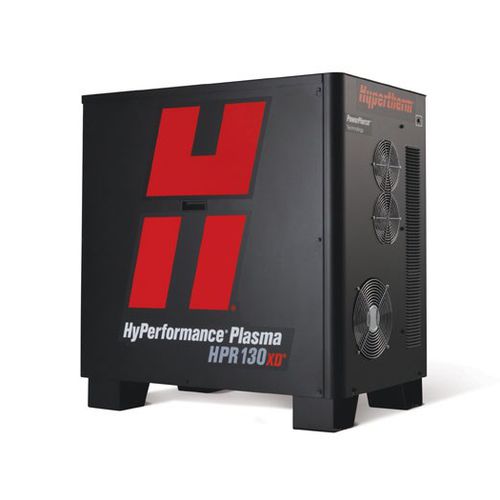

Cortador de plasma automático HPR130XD

de alta performancepara metais

Resumo
HyPerformance HPR130XD: fonte de alimentação de plasma de 130 A. Produto descontinuado (última fabricação: outubro de 2019). A Hypertherm continua produzindo tochas de reposição, consumíveis e peças de reparo originais e fornece suporte técnico e documentação técnica para autoatendimento.

Visão geral do produto
Fonte de alimentação a plasma de 130 A para corte e perfuração de chapas metálicas; destinada a aplicações industriais e automatizadas. Inclui suporte para cartucho HPR (cartucho de peça única) que simplifica pedidos e trocas ao substituir múltiplos consumíveis tradicionais por um único cartucho.

Especificações (tabela original apresentada)
Capacidade de corte em aço-carbono | Isento de escória / Perfuração de produção / Capacidade máxima de corte | 16 mm (5/8 pol) / 32 mm (1-¼ pol) / 38 mm (1-1/2 pol)
Capacidade de corte em aço inoxidável | Perfuração de produção / Capacidade máxima de corte | 20 mm (3/4 pol) / 25 mm (1 pol)
Capacidade de corte em alumínio | Perfuração de produção / Capacidade máxima de corte | 20 mm (3/4 pol) / 25 mm (1 pol)
Velocidade (aço-carbono) | Especificação no manual para a corrente de saída mais alta | 12 mm (1/2 pol) → 2200 mm/min (80 pol/min)
Ângulo de corte | Faixa da ISO 9013* | 2 a 4
Soldabilidade | — | Pronto para soldar
Gases do processo por material (plasma/proteção) | Aço-carbono: O2/Ar, O2/O2, Argônio/Ar; Aço inoxidável: H35/N2, N2/N2, H35-N2/N2, F5/N2, Argônio/Ar, Argônio/N2; Alumínio: H35/N2, Ar/Ar, H35-N2/N2, Argônio/Ar, Argônio/N2
Corrente do processo | Nem todos os processos estão disponíveis para todos os materiais | 30 a 130 A

*ISO 9013 define a qualidade de corte para peças submetidas ao corte térmico. Faixa menor indica menor ângulo na superfície de corte.

Cartucho HPR (visão e peças)
O cartucho HPR é um cartucho de peça única que substitui cinco consumíveis tradicionais por um só, proporcionando maior vida útil, melhor qualidade de corte, simplificação de pedidos e agilidade na troca de consumíveis.

Consumíveis do cartucho HPR (tabela)
Processo de aço-carbono | Capa | Cartucho | Tubo de água | Corpo da tocha
80 A (corte padrão) | 420708 | 420803 | 420728 | 420729
130 A (corte padrão) | 420708 | 420705 | 420728 | 420729

Kits de cartucho HPR (tabela)
Tipo | Cód. prod. kit | Inclui cód. prod. | Descrição | Quantidade
Kit inicial de tocha | 528101 | 420729 / 420728 / 420708 / 528107 | Corpo da tocha / Tubo de água / Capa / Kit: Tocha de cartucho com anel retentor | itens conforme kit
Kits de cartucho, emb. c/ 3 | 528102 / 528103 / 528105 | 420803 / 420705 / 420803,420705,420715 | Kit: Cartucho 80 A / 130 A / multicorrente | 3 (embalagem) / multicorrente contém 1 de cada corrente (80 A, 130 A, 260 A)

Consumíveis padrão para HPR130XD — Aço-carbono (tabela resumida)
Corrente | Bocal / Capa | Bocal | Bico / Capa | Bico | Distribuidor de gás | Eletrodo | SilverPlus | Tubo de água
30 A | 220747 / 220194 | 220754 | 220193 | 220180 | 220192 | — | 220340
50 A | 220747 / 220555 | 220754 | 220554 | 220553 | 220552 | — | 220340
80 A | 220747 / 220189 | 220756 | 220188 | 220179 | 220187 | 420566 | 220340
130 A | 220747 / 220183 | 220756 | 220182 | 220179 | 220181 | 220665 | 220340
80 A chanfrado | 220637 / 220742 | 220845 | 220806 | 220179 | 220802 | — | 220700
130 A chanfrado | 220637 / 220742 | 220740 | 220646 | 220179 | 220649 | — | 220700

Consumíveis padrão — Aço inoxidável (tabela resumida)
Corrente | Bocal / Capa | Bocal | Bico / Capa | Bico | Distribuidor de gás | Eletrodo | SilverPlus | Tubo de água
45 A | 220747 / 220202 | 220755 | 220201 | 220180 | 220308 | — | 220340
60 A HDi | 220747 / 220815 | 220814 | 220847 | 220180 | 220339 | — | 220340
80 A | 220747 / 220338 | 220755 | 220337 | 220179 | 220339 | — | 220340
130 A | 220747 / 220198 | 220755 (H35) | 220197 | 220179 | 220307 | — | 220340
130 A chanfrado | 220637 / 220738 | 220739 | 220656 | 220179 | 220606 | — | 220571

Consumíveis padrão — Alumínio (tabela resumida)
Corrente | Bocal / Capa | Bocal | Bico / Capa | Bico | Distribuidor de gás | Eletrodo | SilverPlus | Tubo de água
45 A | 220747 / 220202 | 220756 | 220201 | 220180 | 220308 | — | 220340
130 A | 220747 / 220198 | 220755 (H35) | 220197 | 220179 | 220307 (H35) | — | 220340

Kits iniciais de consumíveis padrão para HPR130XD
Conjunto inicial para aço-carbono (até 130 A) | Código do conjunto: 228420 | Contém consumíveis e acessórios necessários para corte até 130 A
Conjunto inicial para corte chanfrado em aço-carbono (até 130 A) | Código do conjunto: 428626
Conjunto inicial para alumínio e aço inoxidável (até 130 A) | Código do conjunto: 228421

Observações adicionais
O cartucho HPR requer um novo corpo da tocha, tubo de água e capa. O corpo da tocha do cartucho HPR se conecta diretamente a um receptáculo padrão do HPRXD (código de peça indicado nas especificações de peças). A Hypertherm mantém documentação técnica, manuais e programas de manutenção preventiva para este modelo; a documentação técnica para autoatendimento está disponível na biblioteca de documentos da empresa.

Características / Especificações técnicas

• Modelo: HPR130XD
• Tipo: Fonte de alimentação a plasma, 130 A
• Status: Descontinuado (última fabricação: outubro de 2019)
• Corrente do processo: 30 a 130 A
• Capacidade de corte (aço-carbono): perfuração de produção até 16 mm; capacidade máxima até 38 mm
• Capacidade de corte (inox): perfuração até 20 mm; capacidade máxima até 25 mm
• Capacidade de corte (alumínio): perfuração até 20 mm; capacidade máxima até 25 mm
• Velocidade de corte (aço-carbono, 12 mm): 2200 mm/min (80 pol/min) na corrente máxima
• Ângulo de corte (ISO 9013): faixa 2 a 4
• Soldabilidade: pronto para soldar
• Gases compatíveis: O2, Ar, N2, mixes H35/N2, F5/N2 e variações conforme material/processo
• Consumíveis: suporte a cartucho HPR (kits e peças listadas por código de peça)
