Gateway de comunicação S7++

industrialTCPEthernet

Descrição

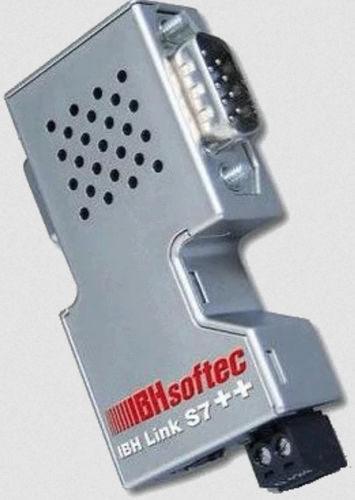

Quando um PLC Siemens precisa ser conectado a um PC via Ethernet, a via normal é utilizar um CP/processador de comunicação. A IBHsoftec oferece uma solução alternativa: IBH Link S7++. Trata‑se de um gateway Ethernet‑PROFIBUS para programação, configuração de acionamentos, comunicação entre PC e PLCs Siemens, comunicação entre PLCs e aplicações FDT. O IBH Link S7++ pode ser ligado a um hub ou switch ou diretamente à placa de rede do PC com um cabo crossover. O protocolo utilizado é TCP/IP padrão, permitindo controlo via VPN ou router. Funções online são possíveis via PROFIBUS DP até 12 Mbit/s ou via PPI/MPI. O IBH Link S7++ elimina a necessidade de CPs Siemens ou do software Simatic Net.

Características

• Diagnóstico de nós PROFIBUS via navegador web
• Master Class 2 para serviços acíclicos (DPV1)
• Configuração via navegador web
• Configuração via NetPro
• Suporte Windows 8 64 bits
• Suporte Windows 10 64 bits
• Suporte Windows 11 64 bits
• Suporte STEP7 64 bits
• Sincronização de horário
• Diagnóstico PROFIBUS
• Diagnóstico de escravos
• Definição de parâmetros de escravo via DPV1
• Encaminhamento de conjuntos de dados
• Configuração de acionamentos
• Integração no TIA Portal
• DHCP
• S7‑Routing via RFC1006
• Fetch/Write via RFC1006
• Comunicação PLC‑PLC
• Acesso a dados de processo com outros PLC, Windows e Linux
• Suporte a STARTER, S7‑PCT, PDM, LifeList
• Configuração e diagnóstico de dispositivos de campo com TCI
• Configuração de painéis
• NOVO: ligação a TRsystems notion.S Comfort Panels (TP1500/TP1900/TP2200)
• Online com SIMATIC S5 via SINEC L2
• Até 16 ligações PC paralelas
• Até 32 ligações MPI / DP paralelas
• Detecção automática do perfil de barramento
• Conector PG
• RJ45 com autonegotiation
• LEDs de diagnóstico
• Alimentação pela interface MPI/DP
• Alimentação externa 24V

Software, drivers e APIs
Os drivers para SIMATIC MicroWin, STEP7, WinCC, ProTool e S7 for Windows são fornecidos com o IBH Link S7++. O IBH OPC Server pode ser usado para ligar a visualização ao PLC via IBH Link S7++. O driver IBHNet permite acesso direto a variáveis através de linguagens standard como Visual Basic ou Delphi. Uma API para aplicações HMI está incluída. Para sistemas Windows, são fornecidos exemplos em Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi e Excel. Também são incluídos exemplos para Linux.

Especificações técnicas

• Modelo: IBH Link S7++
• Número de produto: 20266
• Interfaces: Ethernet, PROFIBUS DP, MPI / PPI
• Velocidade PROFIBUS DP: até 12 Mbit/s
• Ligações paralelas: até 16 ligações PC; até 32 ligações MPI/DP
• Protocolos suportados: TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), ISO on TCP
• Configuração: via navegador web e via NetPro
• Sistemas operativos suportados: Windows 8/10/11 64 bits; STEP7 64 bits; Linux (exemplos disponíveis)
• Diagnósticos: diagnóstico de nós PROFIBUS via navegador, diagnóstico PROFIBUS, diagnóstico de escravos, LEDs de diagnóstico
• Conectores: conector PG, RJ45 com autonegotiation
• Alimentação: pela interface MPI/DP se disponível; caso contrário fonte externa 24V
• Funções adicionais: sincronização de horário, encaminhamento de conjuntos de dados, configuração de acionamentos, integração TIA Portal, suporte STARTER/S7‑PCT/PDM/LifeList, configuração e diagnóstico via TCI
