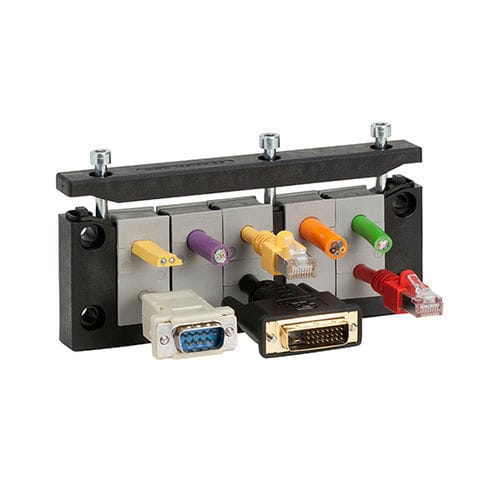

Quadro de entrada de cabos modular KEL-ER 24 series

IP54IP65IP66

Sistema de entrada de cabos dividido para encaminhar e selar cabos com conectores, fornecendo uma classificação IP66 / UL Tipo 12/4X* e alívio de tensão para diâmetros de cabo de 1 a 16 mm (ilhós de orifício único KT 1 - 15) e 13 a 35 mm (ilhós de orifício único KTG 13 - KT 34). O sistema de entrada de cabos é fácil de instalar. As anilhas para cabos são colocadas em compartimentos e são fixadas de forma segura à estrutura durante a montagem. Os quadros KEL-ER correspondem exatamente às dimensões de corte para conectores industriais standard de 10, 16 e 24 pinos. Pode ser escolhido um recorte de 36 mm ou 46 mm de altura, consoante os cabos que estão a ser encaminhados. A moldura KEL-ER-B corresponde exatamente às dimensões de corte dos instrumentos de medição de 46 × 46 mm. As versões de uma fila KEL-ER-E são particularmente adequadas para conectores planos. As estruturas pequenas são ideais para aplicações com espaço limitado. Graças à vedação injectada e à utilização de ilhós simples, a série KEL-ER atinge a classe de proteção IP66. Se a superfície da flange tiver uma estrutura rugosa ou ligeiramente irregular, recomendamos a instalação da junta de borracha plana adicional incluída no envio. Este produto está disponível em diferentes versões: Com parafusos de aço ou parafusos de aço inoxidável. Também é possível integrar casquilhos roscados. Consulte-nos sobre a variante pretendida. A versão com casquilhos roscados permite que a estrutura de entrada de cabos seja aparafusada na caixa de dentro para fora. Isto protege contra vandalismo e adulteração da caixa a partir do exterior. Vantagens e benefícios A garantia dos cabos pré-terminados mantém-se Retrofits, reparações e manutenção podem ser efectuados de forma muito mais fácil e rápida Elevada densidade de cabos, grande variedade de ilhós
