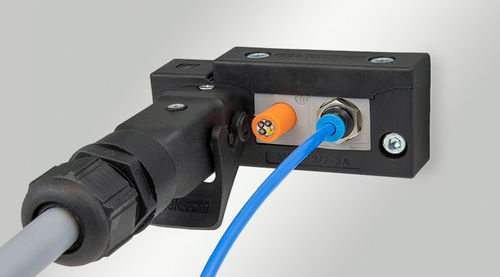

Relé modular de interface MIS series

O sistema de interface modular (MIS) é uma entrada de cabos dividida para cabos com e sem conectores em combinação com conectores industriais 3A ou 4A. Um conetor industrial de tamanho 3A ou 4A pode ser ligado diretamente à estrutura. Os cabos com um diâmetro de 1 a 15 mm podem ser encaminhados, selados e aliviados de tensão de acordo com a norma EN 62444. O quadro de entrada de cabos é composto por uma estrutura (caixa de montagem para a tomada 3A/4A), uma tampa, dois parafusos e um elemento de bloqueio. A contraparte consiste numa caixa para o encaixe de pino 3A/4A e um bucim, M20 para diâmetros de cabo de 6 - 12 mm ou M25 para diâmetros de cabo de 13 - 18 mm. O MIS é compatível e em conformidade com a CE com numerosos fabricantes de insertos (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...). Os passa-cabos são introduzidos na estrutura e fixados automaticamente na estrutura. Depois de completamente montada, a tampa é aparafusada. A ficha é então ligada e bloqueada no seu lugar com o elemento de bloqueio integrado. Está disponível uma tampa de proteção para as ligações de ficha que não são necessárias. Esta tampa está disponível separadamente como acessório. A combinação de um conetor industrial e de um passa-cabos permite poupar mais recortes e, consequentemente, espaço. A vedação injectada na parte de trás atinge a classe de proteção IP65. A classe de proteção IP65 também é atingida em aplicações com ilhós duplos! A cobertura de proteção opcional atinge o grau de proteção IP54. Este produto está disponível em diferentes versões: Com parafusos de aço ou parafusos de aço inoxidável. Também é possível integrar casquilhos roscados. Consulte-nos sobre a variante pretendida.
