Unidade de desinfecção por pulverização IDA

com névoapara veículospara galpão de criação de animais

Visão geral do produto

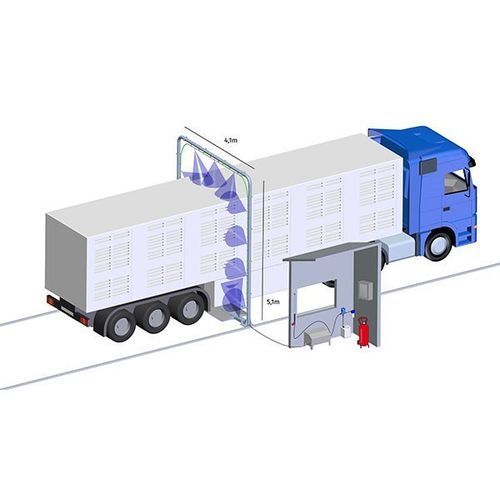

IDA é um sistema modular de desinfeção e lavagem de veículos concebido para explorações pecuárias e granjas de criação de animais, destinado a prevenir a propagação de doenças e vírus. O sistema integra módulos de bomba, dosagem/filtragem, ligação, desinfeção de rodas/chassis, arco de desinfeção e plataformas. A montagem é aparafusada e não necessita de ferramentas especiais.

Principais características

• Sistema modular incluindo bomba, kit de dosagem/filtragem, kits de ligação, kits de desinfeção de rodas/chassis, arco de desinfeção e kits de plataforma.
• Aplicação: desinfeção e lavagem de veículos e chassis em explorações pecuárias.
• Operação automática e manual: fotocélulas, válvulas de controlo e segurança, manómetro e luz indicadora.
• Materiais: estruturas em aço galvanizado e tubagem em aço inox AISI 304 para as linhas expostas.

Módulos incluídos no sistema modular IDA

• Kit módulo bomba: ZX.9900
• Kit de filtragem e dosagem do desinfetante: ZX.9922
• Kit de ligação: ZX.9902
• Kit de desinfeção de rodas e chassis: ZX.9907 e ZX.9903
• Kit arco de desinfeção: ZX.9908 e ZX.9904
• Kit de plataforma: ZX.9911
• Caixa de embalagem: SCQ.0002

Composição do kit (exemplo: ZX.9999)
A composição do kit descreve os componentes modulares e sub-kits que constituem a solução completa. As quantidades indicadas correspondem às descrições de módulo abaixo.

ZX.9900 (Módulo bomba)
Pressão de funcionamento 100 bar, caudal 21 l/min. Estrutura em aço galvanizado com cobertura em aço inox. Completo com:

• Motor elétrico 3x400V - 1450 rpm
• Bomba de came HP 150 bar, 21 l/min com 3 pistões cerâmicos e cabeçote em latão
• Válvula de controlo e válvula de segurança
• Manómetro
• Fotocélulas para operação automática
• Luz de sinalização durante a operação
• Dispositivo ON-OFF para controlo manual com kit anti-gelo

Quantidade: 1

ZX.9902 (Kit de ligação)
Kit para ligar a unidade de bomba e o arco: 4 tubos em aço inox AISI 304 ø14x1,5 mm, 3 m de comprimento, conexões de entrada/saída, 12 suportes antivibração e mangueira flexível de ligação.
Quantidade: 1

ZX.9907 (Kit armação metálica)
Kit armação metálica: 5 armações de base em aço galvanizado de 71 cm aparafusadas entre si e duas travessas em aço inox galvanizado de 110 cm.
Quantidade: 1

ZX.9903 (Kit de linha)
Kit de linha: 6 mangueiras flexíveis, 16 bicos de névoa e acoplamentos.
Quantidade: 1

ZX.9908 (Kit estrutura metálica)
Estrutura metálica: 6 colunas em aço galvanizado de 110 cm e 3 vigas em aço galvanizado de 110 cm; montagem aparafusada.
Quantidade: 1

ZX.9904 (Kit de linha)
Kit de linha: 10 mangueiras flexíveis, 7 bicos de névoa e acoplamentos.
Quantidade: 1

ZX.9911 (Kit plataforma)
Kit plataforma composto por 4 plataformas em aço galvanizado, fixáveis à armação de desinfeção de rodas por parafusos.
Quantidade: 1

Acessórios opcionais

• 8.2002S — Nebulizador de dupla vida com revestimento interno em epóxi. Equipamento: pistola pulverizadora (peças internas Viton® + aço inox), lança inox 600 mm com bocal leque em latão, manómetro, válvula de segurança, válvula de esfera, mangueira espiral Rilsan 10 m com ligação anti-torção. Pressão máx. 8 bar.
• ZX.9905 — Kit unidade bomba fornecido com mangueira de alta pressão 20 m, mangueira 1200 mm completa com pistola e válvulas de corte. A fase de lavagem exclui a fase de desinfeção.
• CDR.2023-25 — Idro Safe 25 L: produto desinfetante e antibacteriano de grau de dispositivo médico-cirúrgico.
• ZX.2350-10 — BKD®-Purple 10 L: concentrado sanitizante.

Multimédia
A página do produto faz referência a um vídeo de demonstração do sistema.

Especificações técnicas

• Nome comercial: IDA
• Tipo: Sistema modular de desinfeção e lavagem de veículos
• Aplicação principal: desinfeção e lavagem de veículos e chassis para explorações pecuárias
• Módulo bomba (ZX.9900): 100 bar de pressão de funcionamento, caudal 21 l/min
• Motor da bomba: motor elétrico 3x400V - 1450 rpm
• Bomba: bomba de came com 3 pistões cerâmicos e cabeça em latão (HP 150 bar, 21 l/min indicado na descrição do módulo)
• Materiais: estrutura em aço galvanizado, coberturas em inox, tubagem AISI 304
• Automação: fotocélulas, válvulas de controlo e segurança, manómetro, luz indicadora
• Montagem: armações e vigas modulares aparafusadas; não requer ferramentas especiais
• Kits incluídos: ZX.9922, ZX.9902, ZX.9907/ZX.9903, ZX.9908/ZX.9904, ZX.9911, SCQ.0002
