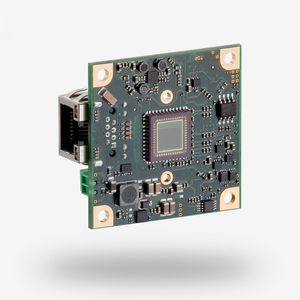

Câmera de varredura de área uEye XLS-E

digitalde laboratóriode visão industrial

Visão geral
As uEye XCP-E e XLS-E são câmeras industriais baseadas em eventos que transmitem apenas as mudanças de contraste ao nível do pixel como eventos com carimbo temporal. Esse método reduz volume de dados e latência em comparação com câmeras baseadas em frames e permite capturar processos muito rápidos sem desfoque de movimento.

Conceito de sensor baseado em eventos
Os sensores baseados em eventos detectam alterações de brilho em cada pixel e emitem eventos assíncronos com coordenadas e timestamps em vez de mapas de pixels por frame completo. Áreas estáticas são ignoradas, permitindo detecção contínua e alta resolução temporal em cenas dinâmicas.

Sensor & tecnologia
As câmeras utilizam o sensor Sony / Prophesee IMX636. Características principais:

• 1280 × 720 pixels assíncronos inteligentes
• Eventos controlados pela cena com resolução temporal até 1 μs
• Alta sensibilidade (referências ~0,08 lux; menção ~40 mlux)
• Processamento logarítmico para faixa dinâmica estendida (~120 dB HDR)
• Saída de dados variável: tipicamente 10× a 1000× menos dados que sensores baseados em imagem, dependendo da cena

uEye XCP-E — destaques do produto

• Câmera industrial baseada em eventos em carcaça compacta de zinco fundido (29 × 29 × 17 mm)
• Adaptador C-mount para lentes padrão
• Conector USB Micro-B rosqueável para fixação mecânica segura
• Alimentação flexível via USB ou conector I/O

uEye XLS-E — destaques do produto

• Câmera board-level baseada em eventos para integração embarcada (29 × 29 × 7 mm)
• Formato ultra-compacto adequado para colocação direta no suporte da lente
• SuperSpeed USB3 com conector Micro-B
• Disponível com ou sem suporte de lente C/CS ou S; mínima geração de calor

Principais características e benefícios

• Detecção de processos extremamente rápidos: resolução temporal <100 μs, equivalente a >10.000 FPS sem desfoque
• Ampla faixa dinâmica e bom desempenho em baixa luminosidade
• Saída baseada em eventos (coordenadas + timestamps) que fornece resultados prontos para processamento
• Processamento de dados eficiente: áreas estáticas são ignoradas, reduzindo memória e carga computacional

Software & integração
Parceria com Sony e Prophesee facilita integração com ferramentas e SDKs dos fabricantes (ex.: Metavision). Drivers e bibliotecas estão disponíveis para trabalhar com dados baseados em eventos e acelerar o desenvolvimento.

Aplicações (exemplos)

• Contagem em alta velocidade
• Análise de frequências e padrões de vibração
• Análise em super slow-motion de dinâmicas finas
• Monitoramento de processos em condições de iluminação complexas
• Sistemas de assistência à condução HDR
• Rastreamento de objetos e análise de movimento de micropartículas

Especificações técnicas

• Sensor: Sony / Prophesee IMX636 (event-based)
• Matriz efetiva: 1280 × 720 pixels assíncronos
• Resolução temporal: eventos com resolução de 1 μs; captura temporal <100 μs equivalente a >10.000 FPS
• Sensibilidade: detecção de eventos em níveis de luz muito baixos (referências ~0,08 lux; menção ~40 mlux)
• Faixa dinâmica: aproximadamente 120 dB HDR
• Taxa de dados: dependente da cena; tip. 10× a 1000× menos que sensores baseados em imagem
• uEye XCP-E: carcaça em zinco fundido 29 × 29 × 17 mm; adaptador C-mount; USB Micro-B rosqueável; alimentação USB ou I/O
• uEye XLS-E: board-level 29 × 29 × 7 mm; SuperSpeed USB3 Micro-B; suporte opcional C/CS/S
• Interfaces: USB (Micro-B / USB3), conector I/O opcional para alimentação e sinais
