Câmera para monitoramento de processos Nion

digital3Dpor tempo de voo

Visão geral

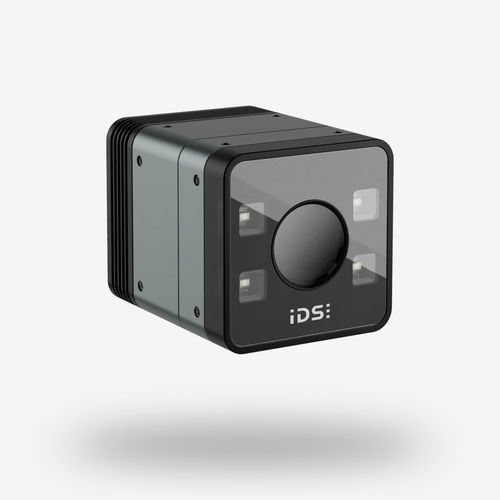

Nion é uma câmara 3D de tempo de voo indireto (iToF) de alta resolução que fornece dados de profundidade de 1,2 MP a 30 fps num invólucro robusto IP67. Fornece informações de profundidade estáveis sob luz solar direta e condições de iluminação variáveis, adequada para aplicações industriais internas e externas que exigem elevado detalhe espacial e precisão em Z confiável.

Tecnologia
Nion integra o sensor onsemi AF0130 Hyperlux ID. A distância é obtida a partir do desfasamento de um sinal luminoso modulado entre transmissão e recepção, permitindo a captura simultânea de profundidade por pixel. O sensor apresenta obturador global, memória interna por pixel e leitura rápida para imagens de profundidade sem desfocagem por movimento em tempo real, sem processamento externo.

Principais características

• Sensor de profundidade 1,2 MP (alta resolução XY), até 4× mais detalhe espacial que câmaras ToF VGA
• Cálculo de profundidade por pixel em tempo real, sem desfocagem mesmo em movimento
• Invólucro robusto IP67 para implantação interna e externa
• Funcionamento fiável em pouca luz, luz artificial e luz solar direta
• Iluminação por laser ativo a 940 nm (ajustada ao AF0130)
• Obturador global e memória por pixel para cenas em movimento
• Integração de software via IDS peak SDK e padrão GigE Vision

Aplicações / Casos de uso

• Captura 3D de alto detalhe de estruturas finas e peças pequenas
• Inspeção de encomendas e linhas de correia com objetos em movimento
• Triagem, deteção e identificação dentro de caixas ou tabuleiros
• Áreas exteriores ou parcialmente sombreada com variação de luz ambiente

Exemplos de dados 3D (parâmetros de captura)
Dentro da caixa (modo 1,5 m, 1,2 MP)
Distância: 500 - 840 mm
Modo de operação: Uar1500QuadVGA
Limite Flying Pixel: 49
Nível do filtro de ruído: 16
Limite de confiança: 250
Tempo de exposição: 0.5 ms
Ganho digital: 1
Ganho analógico: 1

Bandeja de triagem (modo 0,75 m, 1,2 MP)
Distância: 440 - 540 mm
Modo de operação: Uar750QuadVGA
Limite Flying Pixel: 2.19
Nível do filtro de ruído: 32
Limite de confiança: 15
Tempo de exposição: 0.5 ms
Ganho digital: 2.0
Ganho analógico: 1.0

Volume amplo (modo 6 m, captura VGA)
Distância: 1000 - 1600 mm
Modo de operação: Uar6000VGA
Limite Flying Pixel: 22
Nível do filtro de ruído: 8
Limite de confiança: 100
Tempo de exposição: 0.5 ms
Ganho digital: 4.0
Ganho analógico: 1.0

Ventilador rotativo (modo 0,75 m, 1,2 MP, 30 fps)
Distância: 550 - 600 mm
Modo de operação: Uar750QuadVGA
Limite Flying Pixel: 20
Nível do filtro de ruído: 16
Limite de confiança: 85
Tempo de exposição: 0.2 ms
Ganho digital: 6.0
Ganho analógico: 1.0

Integração
Nion suporta integração fácil via IDS peak SDK e o padrão GigE Vision, permitindo configuração rápida de uma estação 3D e implementação flexível em aplicações 3D industriais.

Especificações técnicas

• Sensor: onsemi AF0130 (família Hyperlux ID) iToF indireto
• Resolução de profundidade: 1,2 megapixels
• Frame rate: 30 fps (1,2 MP)
• Obturador: global shutter
• Cálculo de profundidade: no sensor, por pixel, em tempo real
• Iluminação: laser ativo, 940 nm
• Proteção: IP67 (invólucro robusto para uso interior/exterior)
• Gestão de movimento: memória por pixel e leitura rápida para capturas sem desfocagem
• Interfaces / software: IDS peak SDK; compatível com GigE Vision
• Modos de operação típicos: Uar1500QuadVGA, Uar750QuadVGA, Uar6000VGA
• Exemplos de tempos de exposição: 0.2 ms – 0.5 ms (consoante o cenário)
