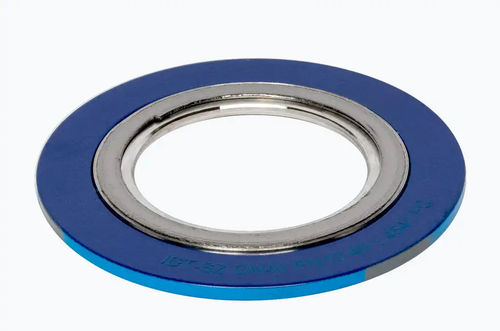

Vedação plana 6712SD10

espiralredondaem grafite

A junta de vedação em espiral é constituída por uma tira metálica em espiral, em forma de pérola, fabricada em aço inoxidável 1.4404. O anel de suporte interior e exterior [anel interior: 1.4404, anel exterior: aço carbono, protegido contra a corrosão] estabiliza a espiral, enquanto o anel exterior também assegura a centragem entre os parafusos da flange. As juntas em espiral são particularmente adequadas para aplicações com pressões de funcionamento elevadas e condições de funcionamento críticas [por exemplo, cargas alternadas]. Características da junta EN 13555 Características da junta (IDT) - Características da junta DIN 2505 V K0×Kd [N/mm] - 30 × bd k1 [mm] - 1,4 × bd Características da junta DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 30 m (DIN 28090) - 1,4 бBO 300 °C [N/mm²] - 220 Características da junta ASME m (ASME) - 3 Y [PSI] - 4400 Homologações e relatórios de ensaio TA Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Teste de segurança contra incêndios Resistência ao rebentamento Oxigénio BAM Oxigénio BAM (líquido) Gás (DIN 3535-6) WRAS Certificado de água potável HY Formas de flange Autocentrante, face elevada (forma IBC)
