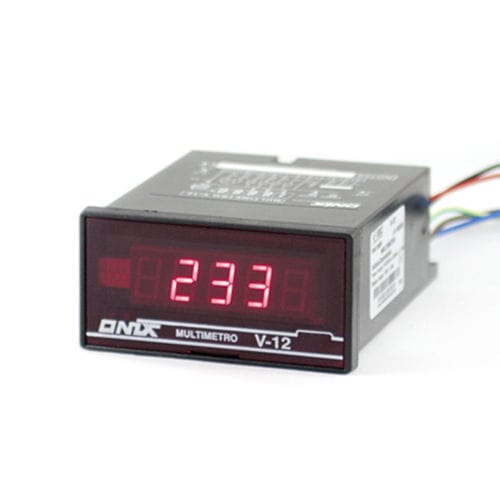

Indicador de posição V-12 series

de tensãode corrente alternadade corrente contínua

O multímetro V-12 é um indicador digital de tensão, para medições DC e AC de 0,2 V a 750 V. Concebido para ser instalado num painel de 96x48mm. visualização de 5 dígitos Alimentação eléctrica: 115 ou 230 Vac De 0,2 a 750 V Visualização Os ecrãs apresentam um valor num formato de 5 dígitos, de -1999 a 1999, sendo o primeiro dígito não superior a 1 e podendo ser adicionado um quinto dígito (sempre 0) para ajuste à unidade. Se o valor for inferior a -1999, aparecerá -1 e se for superior a 1999, aparecerá 1. Introduzindo uma chave de fendas de cabeça plana na ranhura da frente da tampa, é possível retirá-la. O visor dispõe de 2 potenciómetros multi-voltas para regular o "0" (pode aceitar valores negativos e 0, a sua função é ajustar o 0 em sinais de 4-20 mA ou similares) e "span". Tem 4 interruptores para a visualização da vírgula e do quinto dígito (0). os interruptores 1, 2 e 3 ligam/desligam a vírgula nas diferentes posições e o 4º liga/desliga o 0 no 5º dígito. Saída saída de 5 Vdc para outras aplicações como medição de posição por potenciómetro, ohmímetro ou similar. Medição O multímetro V-12 vem ajustado de fábrica para apresentar 230 Vac entre os terminais 4 e 9. Os ecrãs podem ler tensões de 0,2 V a 750 V. Têm 5 entradas de tensão para os diferentes valores de escala completa: 0,2, 2, 20, 200 e 750 V. Ligar o sinal à escala superior mais próxima. Na parte de trás, junto aos terminais, existe um seletor para escolher entre Vac ou Vdc. No caso dos sinais Vdc, ter em atenção a polaridade, ligando o pólo negativo ao terminal 4 (comum). Dispõe ainda de 2 entradas de corrente para 20 mA e 5 A. Estas entradas são um shunt para GND que deve ser ligado ao terminal 5 para ler a queda de tensão no shunt.
