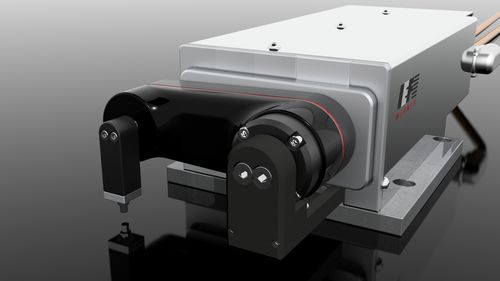

Módulo de manipulação pick and place miniSPIN series

compacto

Com a série miniSPIN foi desenvolvida uma unidade de manuseamento compacta com caraterísticas altamente dinâmicas. O conceito foi concebido para posicionar peças pequenas com um peso de 20 a max. 100 gramas. As operações típicas de "pick & place" podem ser efectuadas com tempos de ciclo muito curtos de cerca de meio segundo. A série miniSPIN pode ser utilizada como estação única, bem como em combinação com unidades lineares. Em ligação com o eixo linear euroLINE diretamente acionado, podem ser realizados sistemas de manuseamento altamente dinâmicos, por exemplo, para manusear paletes de produtos. Para permitir uma utilização óptima da série miniSPIN, estão disponíveis comprimentos de alavanca normalizados de 87 mm ou 151,5 mm. Caraterísticas Comprimentos de alavanca selecionáveis (87 mm e 151,5 mm) Tempos de ciclo para 2x 180°: 240 ms a 20 g. Interface padrão para a fixação de diferentes espirais Preparado para montagem de servomotores do cliente Os actuadores podem ser programados como actuadores multi-voltas independentes Design modular (fácil de utilizar e de manter) Alimentação opcional de ar ou vácuo de canal simples ou duplo Sem mangueiras de ar em movimento Leveza Aplicações, por exemplo: Manuseamento rápido de componentes com um peso líquido até 20 g: Relógios, sector médico e farmacêutico, engenharia de precisão, micro-montagem verificação de engenharia: Componentes de contacto, sistema de visão (suspenso) Colocação de peças da posição horizontal para a vertical Manuseamento de componentes até um máximo de 100 g, a pedido
