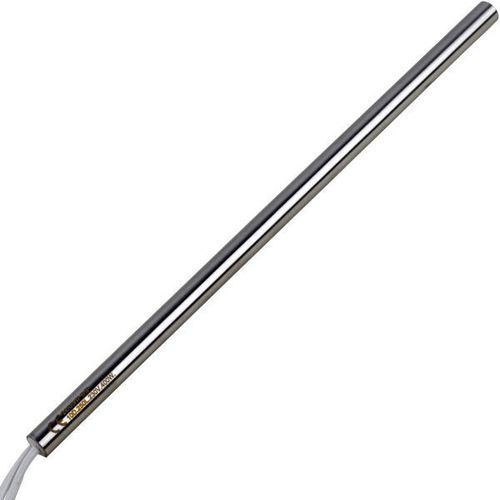

Resistência tipo cartucho em aço inoxidável

em liga Incoloy®à prova de águatubular

Descrição do produto
Um cartucho aquecedor de alta densidade fornece potência muito elevada em relação ao seu tamanho e garante distribuição de calor uniforme na carcaça. Estes aquecedores são projetados para condições industriais severas, incluindo temperaturas de processo até 750°C, vibração, choque e ciclos térmicos frequentes.

Aplicações

• Aquecimento de ferramentas e placas
• Aquecimento de corpos sólidos e líquidos
• Processos de fundição, fusão e cura
• Soldagem e brasagem
• Aquecimento de equipamentos médicos e de laboratório

Construção e fabrico
O aquecedor é fabricado enrolando firmemente um fio resistivo em torno de um núcleo cerâmico cilíndrico. Podem ser criadas várias zonas de potência conforme o posicionamento do fio. O conjunto é inserido numa bainha metálica e preenchido com óxido de magnésio puro como isolante, e depois comprimido ao diâmetro e tolerâncias exigidos.

• Fundo soldado (oposto à saída dos condutores)
• Carcaça em aço inox
• Disco isolante em cerâmica
• Isolador de óxido de magnésio comprimido puro
• Fio resistivo níquel/cromo 80/20
• Suporte cerâmico
• Cabeça de fixação cerâmica
• Condutores
• Massa de selagem cerâmica no topo

Opções
Os cartuchos de alta densidade podem ser equipados com sensores/termopares integrados e fabricados à prova de pó e resistentes à água conforme necessário.

Especificações técnicas

• Carga superficial: até 60W/cm²
• Temperatura de trabalho: até 750°C
• Alimentação: conforme solicitado
• Materiais da carcaça: aço inox AISI304, AISI316, AISI321 ou Incoloy®
• Carcaça soldada TIG para pressão até 60kg/cm²
• Fio resistivo: níquel/cromo 80/20
• Tolerância de diâmetro: -0,02 a -0,06 mm
• Tolerância de comprimento: ±1,5%
• Tolerância de potência: +5% / -10%
• Tolerância de encaixe de furo: H7
• Rigidez dielétrica: 1500V 1/sec
• Fuga de corrente: ≤ 0,1mA a 242V
• Sensores integrados opcionais: TCJ, TCK ou PT100
• Classe de proteção opcional: IP67

Conexões

• Padrão (T1) — selado com pasta cerâmica resistente ao calor
• Placa cerâmica (T2) — a placa sobressai cerca de 3–6 mm para evitar curto-circuitos por vibração
• Bloco de terminais (T3) — bloco cerâmico para facilitar a troca de condutores
• Conexão roscada (T4) — conexão com porca para ligação rápida; adequada para conexões em paralelo
• Saída num lado (T5) / saída dupla (T5b) — condutor numa extremidade ou em ambas
• Rosqueamento dos dois lados (T6) / (T6b) — rosca numa ou em ambas as extremidades
• Flange (T7) — flange redonda para montagem, ideal para máquinas em movimento
• Suporte (T7b) — suporte perpendicular para máquinas móveis
• Bocal (T8) — bocal roscado para aquecimento de líquidos; suporta pressão e pode ser complementado com junta
• Ângulo reforçado (T9) — bloco de montagem perpendicular para fácil remoção e proteção
• Saída perpendicular (T9 Base) — condutores a 90° selados com pasta cerâmica
• Saída perpendicular protegida (T9 PB) — protegida por tubo metálico soldado
• Cotovelo (T9 Elbow) — ligação com curvatura tubular a 90°
• 90° (T9PBe) — extensão tubular a 90°, comprimida e preenchida com pasta cerâmica
• Antivibração (T10) — compressão de extremidade reforçada com redução de diâmetro para aplicações de alta vibração
• Externo (T11) — tipos de conexão externa para malha metálica flexível e tubo flexível
• Interno (T12) — tipos de conexão interna para malha metálica flexível e tubo flexível

Condutores e proteção de cabo

• Hastes de níquel (Vn.) — pinos de níquel para facilitar a troca de condutores; revestidos com camada isolante. Temp. até 700°C
• Condutores de fibra de vidro (P.Cv.) — condutores de níquel com revestimento de fibra de vidro e silicone exterior. Temp. até 350°C
• Condutores de Teflon (P.Tf.) — resistentes à água para requisitos de alta pureza. Temp. até 250°C
• Condutores de silicone (P.Sf.) — altamente flexíveis para movimento e vibração. Temp. até 200°C
• Cabo padrão (P.Cs.) — cabo padrão de 3 condutores com condutores internos de cobre. Temp. até 200°C
• Manga de silicone (P.Fs.) — condutores dentro de manga de silicone; ideal em ambiente húmido. Temp. até 200°C
• Contas cerâmicas (PSt.) — projetadas para altas temperaturas. Condutor interno de níquel. Temp. até 600°C
• Manga blindada fibra de vidro (P.Fv.) — protege condutores trançados e múltiplos. Temp. até 200°C
• Malla metálica flexível (P.Tm.) — aço galvanizado (inox a pedido). Temp. até 500°C
• Tubo Vinkel (P.Tv.) — tubo flexível galvanizado resistente a impactos e respingos. Temp. até 350°C
• Tubo flexível inox (P.Tvi.) — tubo inox flexível para alta proteção; resistente a vibrações e produtos viscosos. Temp. até 600°C

Sensor/termopar integrado

• Sensor isolado — sensor completamente isolado da carcaça externa para evitar interferências de potencial de terra
• Sensor aterrado — sensor em contato direto com a carcaça para resposta rápida
• Localização personalizada do sensor — opção de escolher a posição do sensor para maior precisão e controlo de processo

Características / especificações técnicas

• Carga superficial: até 60W/cm²
• Temperatura máxima de trabalho: até 750°C
• Materiais da carcaça: aço inox AISI304, AISI316, AISI321 ou Incoloy®
• Carcaça soldada TIG para pressão até 60kg/cm²
• Fio resistivo: níquel/cromo 80/20
• Tolerância de diâmetro: -0,02 a -0,06 mm
• Tolerância de comprimento: ±1,5%
• Tolerância de potência: +5% / -10%
• Tolerância de encaixe de furo: H7
• Rigidez dielétrica: 1500V 1/sec
• Fuga de corrente: ≤ 0,1mA a 242V
• Sensores opcionais: TCJ, TCK ou PT100
• Proteção opcional: IP67
