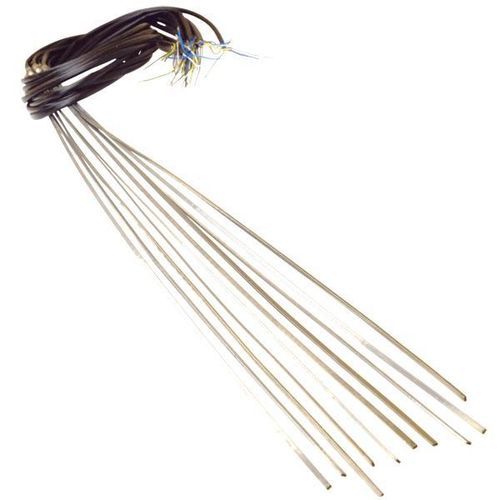

Bobina de aquecimento

Visão geral do produto
Os aquecedores de bobina reta são desenvolvidos para aquecimento de tubos metálicos de pequenas dimensões. Os aquecedores de bobina reta da IHP são fabricados em aço inox AISI321 e estão disponíveis em várias classes de potência para se adequarem ao diâmetro do tubo e aos requisitos do processo. Equipar o aquecedor com um termopar interno proporciona controlo preciso da temperatura e aumenta a vida útil.

Controlo e utilização
O aquecedor pode ser combinado com o armário de controlo PID da IHP para formar um sistema de aquecimento completo, oferecendo controlo de temperatura preciso, funções de rampa, temperatura máxima ajustável e passos programáveis com rampa e set point. O aquecedor de bobina reta pode ser instalado por baixo do tubo ou enrolado em espiral ao redor do mesmo, dependendo do diâmetro e das necessidades personalizadas. Note que, uma vez enrolado em espiral, o aquecedor não tolera novas dobragens após o primeiro aquecimento. A IHP pode também auxiliar na instalação e manutenção preventiva.

Produtos relacionados

• Aquecedores de bobina em silicone 200°C
• Fita aquecedora digital 250°C
• Fita aquecedora digital 450°C
• Aquecedores de bobina 750°C
• Aquecedores de bocal enrolados 750°C
• Cabo de aquecimento mineral isolado 1000°C

Especificações técnicas
Material: Aço inox AISI321 com soldadura TIG
Fio de aquecimento: NiCr80/20
Isolamento: MgO compacto
Comprimento dos condutores de níquel isolados em PTFE: 1000 mm
Proteção das saídas: condutores PFA, cabo trançado em aço inox, mangueira metálica galvanizada
Corrente de fuga (frio): < 0,5 mA
Tolerância de potência: +5% -10%
Tolerância de resistência: +10% -5%
Resistência dielétrica: 1000 V
Isolamento (frio 1000Vcc): > 10 MΩ
Tensão: 230V
Temperatura máxima da bainha do elemento aquecedor: 750°C
Temperatura máxima do cabo: 260°C
Raio mínimo de curvatura (interno): 10 mm
Saídas de conexão: Axial, Radial, Tangencial
Modelos standard com e sem termopar Fe/CuNi (tipo J)
Outras dimensões mediante pedido
Certos produtos podem sofrer modificações temporárias na sua forma original para facilitar embalamento eficiente e transporte seguro. Estes ajustes são concebidos para serem facilmente revertidos na receção pelo cliente.

Perfis disponíveis
○ Perfis redondos - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Perfis quadrados - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Perfis rectangulares - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Gama standard (seleção de linhas)
Tamanho(mm) - Comprimento total (mm) incl. comprimento frio 90mm - Potência (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
