Lente bicônica

em vidro BK7astigmática

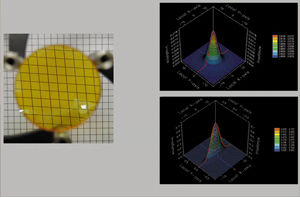

As lentes bicônicas têm dois raios diferentes em uma superfície. É possível fazer uma lente bicónica com curvas esféricas ou asféricas, dependendo da aplicação e da necessidade de eliminar as aberrações. As lentes bicônicas são usadas para produzir um foco elíptico ou foco de linha. Essas lentes também são usadas em expansores de feixe anamórfico para reduzir o astigmatismo no feixe de laser. Muitos lasers tipo guia de onda produzem feixes astigmáticos. Como a maioria das aplicações de laser requer feixes gaussianos simétricos, os feixes astigmáticos devem ser corrigidos. O tipo usual de óptica usada em expansores de feixe anamórficos e lentes focais elípticas é a lente cilíndrica. Para a aplicação do expansor de feixe e algumas aplicações de foco, é necessário usar dois cilindros, resultando em procedimentos de alinhamento difíceis. A lente bicônica pode reduzir o número de elementos usados nesta aplicação e, mais importante, reduzir as dores de cabeça de alinhamento. * O poder óptico bicônico pode ser colocado em uma superfície. * Fácil de alinhar. A perpendicularidade das curvas é garantida pela maquinagem. * Útil em expansores de feixe anamórficos. * Como lente de focagem, produzirá pontos elípticos. * As curvaturas podem ser esféricas ou elípticas.
