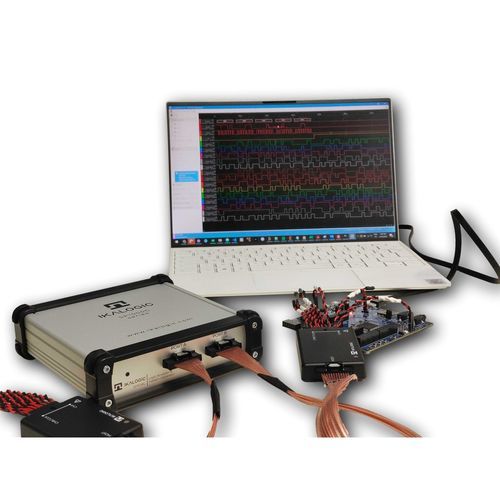

Analisador de sinal SP1000G series

de laboratórioelétricode tensão

Os analisadores lógicos da série SP1018G e os geradores de padrões arbitrários oferecem uma análise profunda dos sinais lógicos e protocolos com resolução temporal de 1GSPS (1ns). O relógio de referência externa (IN e OUT), a entrada e saída do gatilho, bem como o limiar ajustável e o nível de tensão de saída fazem da série SP1000G um equipamento de laboratório excepcionalmente potente. Actualmente está disponível uma versão 18CH (SP1018G), mas em última análise, a série SP1000G foi concebida desde o solo para oferecer até 54 canais que podem ser configurados individualmente como entrada, saída push-pull ou saída de drenagem aberta. Visão geral da série SP1000G A série SP1000G de analisadores lógicos é composta por vários dispositivos: SP1018G, SP1036G e SP1054G. Oferecem 18, 36 ou 54 canais. Todos os dispositivos analisadores lógicos da série SP1000G fornecem características equivalentes (como taxa de amostragem, capacidade de disparo e geração de padrões). SP1000G Especificações da família 1 taxa de captura de GSPS (ajustável até 4 MSPS). Taxa máxima de amostragem disponível quando se utilizam todos os canais (sem compromisso entre a taxa de amostragem e o número de canais). Etapas de disparo Schmitt com limiares ajustáveis (cada grupo de 9 canais pode ter um limiar de entrada diferente). Memória tampão incorporada (4Gb, 8Gb ou 12Gb, dependendo do modelo). Interface USB3 de supervelocidade. Compressão de amostras (apenas eventos consomem memória e largura de banda USB). Várias opções de disparo (borda, largura de pulso, padrão, protocolo). Padrão de disparo complexo combinando até 18 canais do mesmo grupo (por exemplo, portas A & B, ou portas B & C). Dois motores de gatilho independentes que podem ser combinados para criar sequências de gatilho em cascata.
