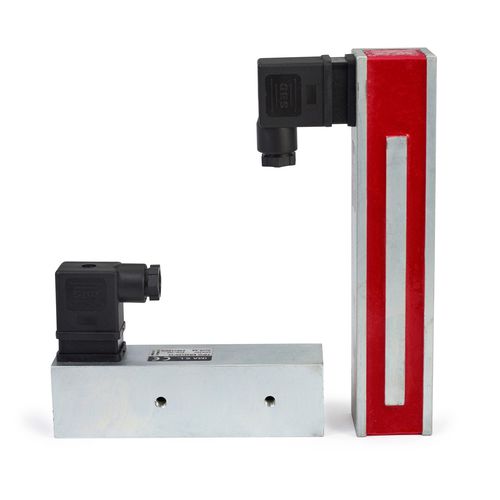

Eletroímã de retenção IMAREC

de potência

Este tipo de eletroímãs são fabricados com ligas ferrosas e operam a 24 VDc. A pedido, também podem ser fabricados em corrente alternada. O seu funcionamento é muito simples: quando a corrente é activada, gera-se um campo magnético concentrado em armaduras de ferro, permitindo assim qualquer tipo de fixação. Características Grau de proteção: IP65 Classe térmica B (130 º) Tensão nominal: 24V DC Factor Padronizado: ED 100% Outras tensões, ED e tamanhos: Consultar A atracção e fixação de peças ferromagnéticas é obtida mediante a excitação das bobines internas. Quando se corta a alimentação eléctrica, a peça é solta. Ao trabalhar com cargas suspensas, devem ser respeitadas as normas de segurança. Conexão a corrente alternada (AC) apenas para tamanhos ERM150/60 a ERM500/60. A ligação eléctrica é feita através de um conector na extremidade do electroíman (1). O conector tem duas possibilidades de orientação (2 x 180ºC) para tamanhos IMAREC 100/35 a IMAREC 600/35 e quatro tamanhos IMAREC 150/60 a IMAREC500/60 (4x90º). A parte inferior do dispositivo tem furos roscados (M-6/H-8) para fixação A tabela seguinte apresenta os valores da força de retenção (Fm) em função do intervalo de ar (δL) medido nas seguintes condições• Alimentação em corrente contínua (DC). • Peça lisa (rugosidade 3μ) em AºSt37, de espessura, como mostrado na tabela e dimensões iguais ou superiores à face de atracção. • Temperatura ambiente de 35 °C.
