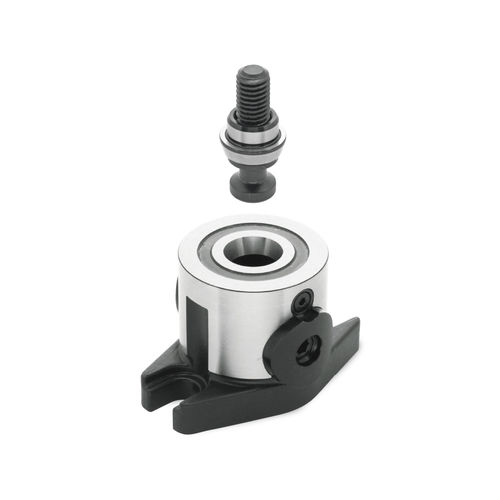

Sistema de centragem e fixação ponto zero mecânico CP150

em açode alta precisãopara máquina-ferramenta

MÓDULOS DE CLAMPAGEM (Flangeados) O sistema modular de fixação por tração permite uma fixação de mudança rápida com uma repetibilidade de localização de 0,005 mm em centros de maquinagem CNC. A localização e a fixação rápidas reduzem o tempo de configuração da fixação, eliminando operações como o posicionamento, a centragem e a fixação com parafusos. Este sistema mecânico de fixação de ponto zero fixa placas de fixação de diferentes tamanhos, alterando a posição de montagem. -Características -Grampos de tração em forma de pilar Puxar para baixo os parafusos de fixação montados na parte inferior das placas de fixação. -Excelente precisão de repetição 0.repetibilidade de 005 mm por contacto de superfície dupla A configuração de fixação externa elimina o tempo de paragem da máquina. -Fixação rápida e fácil Posicionamento e fixação numa só operação Basta rodar três vezes -Posicionamento flexível Flexível para fixações de vários tamanhos, alterando a posição de montagem dos módulos. -Informações técnicas Força de aperto (kN): 5kN, 8kN, 15kN, 25kN, 35kN Torque de parafuso permitido (Nm): 4Nm, 8Nm, 22Nm, 50Nm, 75Nm -Materiais Corpo: Aço SCM440, endurecido por indução, acabamento em óxido preto, retificado com precisão Porca de aperto: aço SCM440, temperado e revenido, acabamento em óxido preto Parafuso de bloqueio: Aço SCM435, temperado e revenido, com acabamento em óxido preto -Ficha técnica- https://www.imao.co.jp/files/on-cat/pdf/en/cp150-e.pdf
