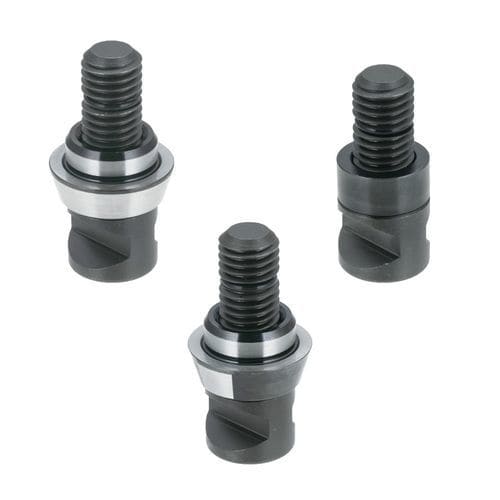

Cavilha de fixação para sistema de centragem e fixação ponto zero modular CP155 series

para máquina-ferramentade sistema de aperto múltiplode alta precisão

Visão geral do produto
Parafusos flutuantes cônicos para módulos de fixação e sistemas de fixação por tração, série CP155 (IMAO). Projetados para compensação de distorção e alinhamento preciso em aplicações modulares de fixação por tração.

Catálogo em PDF

• Última ficha técnica (datasheet do produto disponível)

Produtos relacionados

• [CP150] MÓDULOS DE FIXAÇÃO (Com flange)
• [CP151] MÓDULOS DE FIXAÇÃO (Duplo)
• [CP152] MÓDULOS DE FIXAÇÃO (Simples)
• [CP155-DM] PARAFUSOS FLUTUANTES CÔNICOS
• [CP156-M] PARAFUSOS DE FIXAÇÃO

Informações técnicas

• Detalhes sobre parafusos de compensação de distorção para garras modulares (PDF técnico)
• Introdução ao sistema de fixação por tração (apresentação produto/sistema)

Dados CAD
Indicadores: Peças marcadas como New e em conformidade com RoHS.
Números de peça disponíveis e formatos CAD:
Número de peça | Formatos CAD disponíveis
CP155-12001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-12002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP

Observações
O download de CAD está disponível apenas em PC. O serviço de download CAD da IMAO e informações sobre formatos CAD e termos de uso são fornecidos.

Dica de solução de problemas
Se um desenho CAD aparecer na tela ou uma mensagem de erro for exibida ao tentar fazer o download, abra o menu do link de download com o botão direito e escolha "Salvar destino como" (ou equivalente) para salvar o arquivo localmente.

Características / especificações técnicas

• Brand: IMAO
• Tipo de produto: Parafusos flutuantes cônicos para módulos de fixação
• Série: Série CP155
• Números de peça: CP155-12001LM, CP155-12002LM, CP155-16001LM, CP155-16002LM, CP155-20001LM, CP155-20002LM
• Conformidade/indicadores: New (selo nas peças listadas), RoHS
• Formatos CAD disponíveis: DXF, DWG, SOLIDWORKS (zip), IGES (zip), Parasolid (zip), STEP (zip)
• Ficha técnica: Última ficha técnica disponível (PDF)
