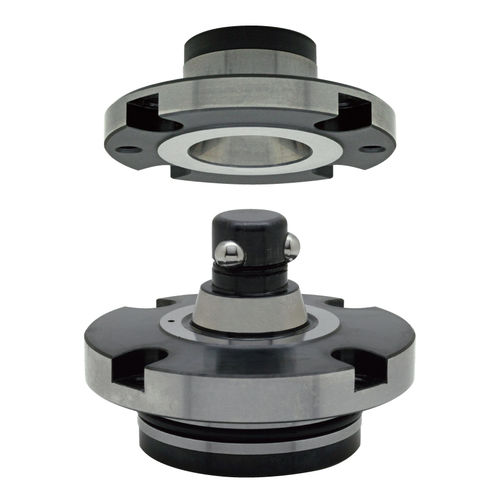

Cilindro de fixação ponto zero convencional AMWF-W

flangeadohorizontalrápido

LOCALIZADOR PNEUMÁTICO FLEX Os fixadores pneumáticos da IMAO oferecem uma solução de troca rápida para a mudança frequente de máquinas de automação. A rápida fixação e localização com repetibilidade de 0,003 mm elimina o tempo de preparação na troca frequente de placas, ferramentas e fixações. Estes fixadores automatizados são uma solução de troca rápida, simples e segura para aumentar a sua produtividade. -Destaque- Fixação muito rápida -Posicionamento e fixação em uma única operação -Aumenta o tempo de funcionamento da máquina Precisão de repetição perfeita -0,003mm por localização de superfície cónica, +/- 0,01mm por localização de superfície cilíndrica Alta Força de Fixação -Max. 6300N por força mecânica de mola e força pneumática -Fixação segura por bloqueio de esfera Estão disponíveis os tipos cónico e recto. -Informação Técnica.. Força de Fixação(kN): 4kN, 6.3kN Pressão de ar operacional(MPa): 0.5MPa Nota: Pelo menos 0,45 MPa é necessário para o destravamento. A pressão de ar máxima de operação é de 1 MPa. -Material- Corpo: aço SCM440, temperado por indução, acabamento em óxido preto, terra de precisão Cilindro: Aço S45C, temperado por indução, niquelado electroless Bola: SUS440C aço inoxidável -Ficha técnica - https://www.imao.co.jp/files/on-cat/pdf/en/amwf-w-e.pdf
