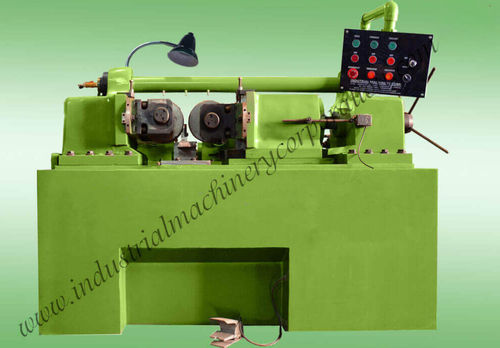

Laminadora de roscas IMC series

hidráulica

Visão geral do produto
Máquinas hidráulicas de roscamento por laminação de 2 rolos projetadas para conformação a frio de roscas externas em bruto. Indicadas para produção de parafusos, parafusos de fixação e peças semelhantes em linhas de produção de alto volume ou intermitente. O roscado é formado pressionando o bruto entre matrizes de laminação acionadas por sistemas hidráulicos e de fuso.

Principais benefícios e características

• Conformação a frio (sem remoção de cavacos) para geometria de rosca consistente.
• Alta velocidade de produção com alimentação e comprimento de laminação ajustáveis.
• Acionamento hidráulico e potência do fuso robusta para força de laminação estável de até 40 toneladas conforme o modelo.
• Projeto de baixa manutenção e testes de produção antes do envio para garantir saída consistente.
• Matrizes e ajustes personalizáveis para parafusos, barras e varetas de vários diâmetros e passos.

Opções disponíveis (valores de seleção exibidos na página)

• Tipo de rosca: MÉTRICA, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Comprimento máximo de rosca necessário: 50 mm, 100 mm, 150 mm, 200 mm, Unlimited, Others, Don't Know Exactly
• Diâmetro máximo da peça: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Others, Don't Know Exactly
• Prazo de compra: Immediately, Within a week, Within 15 days, Within a month, Others, Don't Know Exactly
• Preço esperado: (campo de entrada / fornecido pelo cliente)

Descrição geral
As máquinas hidráulicas de laminação de roscas IMC são projetadas para produção industrial com modelos IMC-25 a IMC-120 para atender diferentes requisitos de passo, diâmetro e força. As máquinas apresentam controles simples para o operador, qualidade de construção comprovada e a capacidade de operação com alimentação contínua indefinida em modelos aplicáveis. As unidades são fornecidas com matrizes testadas e podem ser configuradas com combinações de potência hidráulica e de fuso para atender às necessidades do processo.

Especificações

• Modelos de máquina hidráulica: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Máx. passo (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Máx. diâmetro (alimentação) (mm): 25 | 40 | 50 | 80 | 100 | 125
• Máx. diâmetro (alimentaçãopassante) (mm): 16 | 28 | 35 | 40 | 64 | 76
• Máx. comprimento de laminação (alimentação) (mm): 80 | 150 | 150 | 150 | 150 | 150
• Máx. comprimento de laminação (alimentaçãopassante): Indefinido (todos os modelos)
• Máx. diâmetro ext. dos rolos de rosca (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diâmetro do fuso (diâmetro de orifício) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Máx. força de laminação: 8 Toneladas | 13 Toneladas | 15 Toneladas | 24 Toneladas | 30 Toneladas | 40 Toneladas
• Potência para fusos de rolos: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7,5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• Potência para bomba hidráulica: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7,5 H.P.
• Potência para bomba de refrigeração: 0,1 H.P. (todos os modelos)

Especificações técnicas

• Modelos: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Máx. passo (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Máx. diâmetro alimentação (mm): 25 | 40 | 50 | 80 | 100 | 125
• Máx. diâmetro alimentação passante (mm): 16 | 28 | 35 | 40 | 64 | 76
• Máx. comprimento de laminação alimentação (mm): 80 | 150 | 150 | 150 | 150 | 150
• Máx. comprimento de laminação passante: Indefinido
• Máx. diâmetro ext. rolos (mm): 200 | 200 | 210 | 230 | 250 | 270
• Diâmetro do fuso (diâmetro de orifício) (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Máx. força de laminação: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Faixas de potência de acionamento e da bomba hidráulica conforme listadas acima
