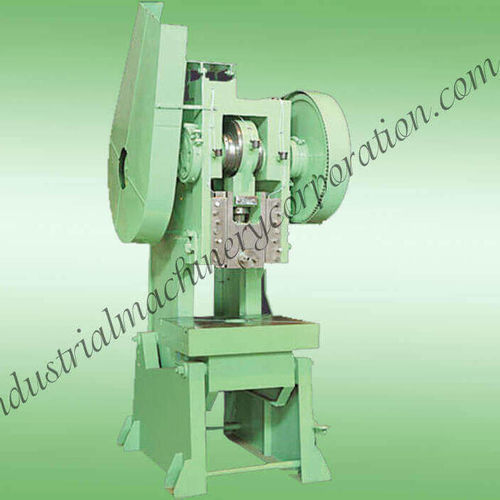

Prensa motorizada

mecânicade conformaçãode estampagem

Visão geral do produto
A prensa mecânica tipo C é uma máquina de estampagem/recorte concebida para operações de conformação e corte de metal, adequada para produção leve a pesada. Disponível em capacidades de 5 a 250 toneladas e com mesas de 275×375 mm a 850×1200 mm. Fornecida em variantes de quadro C e H e configurável conforme os requisitos do cliente (alimentação, lubrificação e segurança).

Materiais e construção
A estrutura principal é fabricada a partir de chapas de aço laminado. O eixo de manivela é em aço de liga e montado com buchas de bronze para longa vida útil e funcionamento suave. O fuso e a mesa são alinhados com precisão para garantir operações de prensagem consistentes. Componentes críticos são inspecionados durante a fabricação para cumprir tolerâncias dimensionais.

Diferenças entre tipo C e tipo H
O tipo C cobre capacidades de 5 a 250 toneladas e é normalmente usado quando é necessário acesso aberto à área da matriz. O tipo H está disponível de 10 a 250 toneladas e oferece maior rigidez para estampagem pesada. As demais características mecânicas são comparáveis entre as variantes.

Características e opções

• Sistemas de lubrificação automáticos e manuais
• Eletrónica de expulsão (knock-out) e equipamentos de segurança manual
• Versões com engrenagens simples e duplas; versão sem engrenagens também disponível
• Alimentadores pneumáticos e interfaces de manuseio
• Colares de matriz e mangas retas disponíveis

Opções disponíveis (selecionáveis)

• Espessura máxima do trabalho (entrada do cliente)
• Força máxima necessária em toneladas (entrada do cliente)
• Número do modelo de interesse (entrada do cliente)
• Preço estimado / orçamento esperado (entrada do cliente)
• Tempo de compra: Imediatamente / Dentro de uma semana / Dentro de 15 dias / Dentro de um mês / Outro / Não sei

Especificações da prensa 'Tipo C' (tabela)

• Modelo 5 Ton — Mesa: 275 × 375 mm; Cama até fundo do fuso: 225 mm; Curso: 50 mm; Diâmetro do engrenagem: 350 mm; Diâmetro do eixo: 65 mm; Diâmetro do volante: 475 mm; Furo no fuso: 22 mm; Golpes/min: 60; Potência requerida: 1 HP; Motor: 1440 RPM
• Modelo 10 Ton — Mesa: 300 × 450 mm; Cama até fundo: 250 mm; Curso: 50 mm; Ø engrenagem: 450 mm; Ø eixo: 70 mm; Ø volante: 525 mm; Furo: 25 mm; Golpes/min: 55; Potência: 2 HP; Motor: 1440 RPM
• Modelo 20 Ton — Mesa: 375 × 525 mm; Cama até fundo: 250 mm; Curso: 60 mm; Ø engrenagem: 525 mm; Ø eixo: 80 mm; Ø volante: 650 mm; Furo: 28 mm; Golpes/min: 55; Potência: 2 HP; Motor: 1440 RPM
• Modelo 30 Ton — Mesa: 400 × 600 mm; Cama até fundo: 300 mm; Curso: 80 mm; Ø engrenagem: 600 mm; Ø eixo: 90 mm; Ø volante: 700 mm; Furo: 32 mm; Golpes/min: 50; Potência: 3 HP; Motor: 1440 RPM
• Modelo 50 Ton — Mesa: 500 × 750 mm; Cama até fundo: 375 mm; Curso: 95 mm; Ø engrenagem: 650 mm; Ø eixo: 110 mm; Ø volante: 800 mm; Furo: 40 mm; Golpes/min: 50; Potência: 5 HP; Motor: 1440 RPM
• Modelo 75 Ton — Mesa: 550 × 800 mm; Cama até fundo: 400 mm; Curso: 110 mm; Ø engrenagem: 750 mm; Ø eixo: 125 mm; Ø volante: 900 mm; Furo: 45 mm; Golpes/min: 45; Potência: 7,5 HP; Motor: 1440 RPM
• Modelo 100 Ton — Mesa: 600 × 900 mm; Cama até fundo: 450 mm; Curso: 125 mm; Ø engrenagem: 850 mm; Ø eixo: 150 mm; Ø volante: 1000 mm; Furo: 50 mm; Golpes/min: 40; Potência: 10 HP; Motor: 1440 RPM
• Modelo 150 Ton — Mesa: 700 × 1000 mm; Cama até fundo: 465 mm; Curso: 150 mm; Ø engrenagem: 1000 mm; Ø eixo: 175 mm; Ø volante: 1100 mm; Furo: 55 mm; Golpes/min: 40; Potência: 15 HP; Motor: 1440 RPM
• Modelo 200 Ton — Mesa: 800 × 1150 mm; Cama até fundo: 500 mm; Curso: 160 mm; Ø engrenagem: 1050 mm; Ø eixo: 200 mm; Ø volante: 1200 mm; Furo: 60 mm; Golpes/min: 35; Potência: 20 HP; Motor: 1440 RPM
• Modelo 250 Ton — Mesa: 850 × 1200 mm; Cama até fundo: 550 mm; Curso: 175 mm; Ø engrenagem: 1200 mm; Ø eixo: 240 mm; Ø volante: 1300 mm; Furo: 70 mm; Golpes/min: 30; Potência: 25 HP; Motor: 1440 RPM

Especificações técnicas

• Tipo de produto: Prensa mecânica tipo C
• Modelos disponíveis: 5, 10, 20, 30, 50, 75, 100, 150, 200, 250 Toneladas
• Tamanhos de mesa: 275×375 mm a 850×1200 mm conforme o modelo
• Curso: 50 mm a 175 mm conforme o modelo
• Diâmetros de engrenagem: 350 mm a 1200 mm
• Diâmetros do eixo de manivela: 65 mm a 240 mm
• Diâmetros do volante: 475 mm a 1300 mm
• Furo no fuso: 22 mm a 70 mm
• Golpes por minuto: 30 a 60 conforme o modelo
• Potência requerida: 1 HP a 25 HP conforme o modelo
• Velocidade do motor: 1440 RPM para todos os modelos listados
• Construção: quadro em chapa de aço laminada; eixo de manivela em aço de liga com buchas de bronze
• Personalização: opções de lubrificação, configuração de engrenagens, alimentadores pneumáticos e equipamentos de segurança
