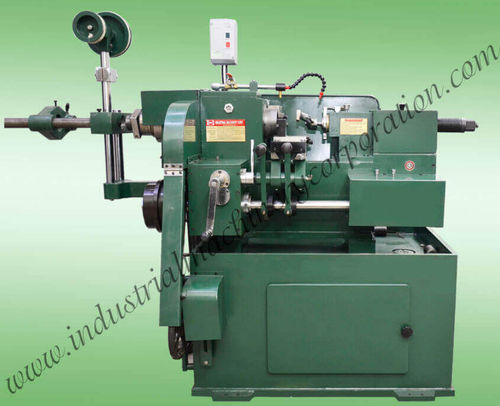

Furadeira-mandriladora controlada por CLP IMC-ARC series

para açode alta precisãode alta velocidade

Visão geral do produto
A Máquina automática de perfuração e corte de acopladores para vergalhões IMC-ARC perfura e corta os acopladores conforme o comprimento requerido para produção rápida e repetível. O tempo típico de ciclo para perfuração e corte de um acoplador é aproximadamente 2–3 minutos. A máquina foi projetada para integração em processos de fabricação de acopladores de alta velocidade em linhas de produção de vergalhões.

Construção e características
Construção industrial com layout compacto e de fácil manutenção para proporcionar usinagem precisa, operação estável e manutenção simplificada. Projeto modular permite rápida troca entre os modelos IMC-ARC e facilita a instalação em linha.

Especificações (tabela)
Modelo: IMC-ARC-25 MM | IMC-ARC-32 MM | IMC-ARC-40 MM | IMC-ARC-50 MM | IMC-ARC-60 MM | IMC-ARC-70 MM
Capacidade máx. barra redonda: 22 mm | 30 mm | 37 mm | 47 mm | 56 mm | 65 mm
Hexagonal: 22 mm | 25 mm | 32 mm | 47 mm | 56 mm | 65 mm
Quadrado: 18 mm | 24 mm | 27 mm | 36 mm | 42 mm | 45 mm
Comprimento máximo de torneamento: 40 mm | 45 mm | 50 mm | 60 mm | 70 mm | 76 mm
Perfuração máxima: 40 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm
Motor elétrico: 2 HP 1440 RPM | 3 HP 1440 RPM | 3 HP 1440 RPM | 5 HP 960 RPM | 5 HP 960 RPM | 7 HP 960 RPM

Características técnicas

• Modelos: IMC-ARC-25 MM, IMC-ARC-32 MM, IMC-ARC-40 MM, IMC-ARC-50 MM, IMC-ARC-60 MM, IMC-ARC-70 MM
• Capacidade máx. (barra redonda) por modelo: 22 mm / 30 mm / 37 mm / 47 mm / 56 mm / 65 mm
• Capacidade máx. (hexagonal) por modelo: 22 mm / 25 mm / 32 mm / 47 mm / 56 mm / 65 mm
• Capacidade máx. (quadrado) por modelo: 18 mm / 24 mm / 27 mm / 36 mm / 42 mm / 45 mm
• Comprimento máximo de torneamento por modelo: 40 mm / 45 mm / 50 mm / 60 mm / 70 mm / 76 mm
• Diâmetro máximo de perfuração por modelo: 40 mm / 50 mm / 55 mm / 60 mm / 65 mm / 70 mm
• Motor elétrico por modelo: 2 HP 1440 RPM / 3 HP 1440 RPM / 3 HP 1440 RPM / 5 HP 960 RPM / 5 HP 960 RPM / 7 HP 960 RPM
• Tempo de ciclo típico para perfuração e corte: aproximadamente 2–3 minutos
• Aplicação prevista: processo de fabricação de acopladores em alta velocidade para vergalhões
