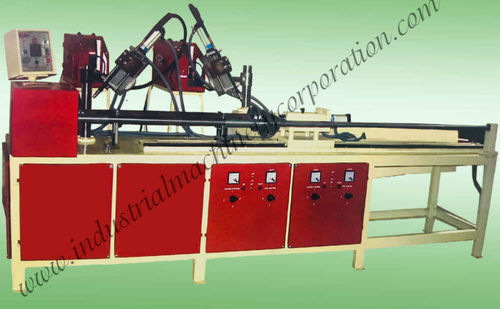

Máquina estacionária de solda tipo inversor

pneumáticaface duplahorizontal

Visão geral do produto
Máquina de soldagem para travessas horizontais projetada para segurar e soldar as lâminas das travessas simultaneamente. A unidade prende as lâminas e desloca as tochas de solda pneumaticamente. O comprimento é ajustável por acionamento de roda de parafuso para atender às necessidades de produção. Ajustes de ângulo e posição permitem controlar a geometria da junta e a penetração.

Aplicação / Função
A soldagem automática de travessas é usada para soldar as lâminas às tubulações sem juntas intermediárias, permitindo produção em série repetível e alinhamento consistente. Usos típicos: fabricação de conjuntos de travessas para andaimes e componentes estruturais pré-fabricados em combinação com outras máquinas de soldagem como base jack, escora interna, escora externa, cuplock e ringlock.

Especificações (conforme listado)
Soldagem de travessa: Dupla face
Alimentação elétrica: Monofásica 220 V, 50/60 Hz
Velocidade: 2 a 10 RPM
Transmissão do motor: Tipo inversor AC
Motor: AC, 220 V, 3 fases (indicado)
Aperto da tocha: Pneumático
Ajuste de comprimento: 500 a 2500 mm (roda de parafuso); tabela de especificações: 150 a 2400 mm
Dimensões (ft): C x L x A 11.3 x 2.5 x 5.3

Características técnicas

• Operação: Fixação pneumática das lâminas e movimento pneumático da tocha
• Mecanismo de ajuste de comprimento: Roda de parafuso (ajustável 500–2500 mm; tabela: 150–2400 mm)
• Ajuste de ângulo de soldagem: Capacidade de 360° para diferentes geometrias de junta
• Aperto da tocha: Tipo pneumático para posicionamento confiável
• Transmissão: Inversor AC para controle de velocidade
• Motor: AC, 220 V (3 fases indicado)
• Faixa de velocidade: 2–10 RPM para ciclos de soldagem controlados
• Configuração: Soldagem de travessa dupla face
• Dimensões (ft): C x L x A 11.3 x 2.5 x 5.3
