Máquina de rosquear tubos automática

para tubo em material plásticoem PVCmanual

Visão geral do produto
Torno industrial configurado especificamente para roscamento de tubos PVC. A linha IMC Extra Heavy Duty abrange diâmetros e comprimentos de tubos comuns em instalações hidráulicas e linhas de produção, com capacidades de 50 mm a 250 mm para tubos de 3 m e 4 m. Indicada para ambientes de produção que exigem carregamento rápido, qualidade consistente de rosca e roscamento interno/externo simultâneo.

Construção
Estrutura em ferro fundido de alta qualidade e componentes retificados garantem precisão sustentada e baixa manutenção em operação contínua. A arquitetura da máquina preserva concentricidade e acabamento superficial necessários para operações de união subsequentes.

Componentes principais

• BANCO (BED): Banco de ferro fundido com nervuras transversais e três guias em V invertidas; folga removível para grande diâmetro.
• PLACA-MISTURADORA (HEAD STOCK): Eixo principal em aço ligado com acabamento retificado; apoiado em bucha ou rolamento cônico para rotação estável.
• CARRO (SADDLE): Guias em V raspadas à mão e alinhadas com o banco e a cabeça; avanço manual e automático por cremalheira e pinhão em aço; deslize transversal e superior graduados para trabalhos cônicos.
• PORTA-FERRAMENTAS (TOOL-POST): Porta-ferramentas monobloco em aço que comporta quatro ferramentas e pode ser girado ao ângulo necessário.
• AVANÇO (APRON): Engrenagens fechadas e meio-trava para movimento controlado do carro; todos os dentes em aço endurecido.
• CASTELO (TAIL STOCK): Projeto reforçado com rolamento longo no interior do barril para garantir alinhamento preciso durante o roscamento.
• CAIXA DE ENGRENAGENS TRÊS VELOCIDADES: Faixas de corte grosso, médio e fino; rosqueadeira para passo de rosca preciso com engate/desengate; alavancas para seleção de velocidade.

Acessórios padrão fornecidos com a máquina

• Face plate — um
• Catch plate — um
• Centros — dois
• Adaptador de centro — um
• Steady rest — um
• Follow rest — um
• Um conjunto de 23 engrenagens
• Threading dial — um
• Polia do motor e fixação do motor

Opções disponíveis (campos de seleção na página)

• Comprimento máximo de rosca requerido: 2" / 3" / 4" / Outros
• Diâmetro da peça: 1/4" a 1" (6 mm a 25 mm) / 3/8" a 1.1/2" (10 mm a 40 mm) / 1/2" a 2.1/2" (12 mm a 65 mm) / 1" a 4" (25 mm a 100 mm) / 2.1/2" a 6" (65 mm a 150 mm) / Não sei exatamente / Outros
• Tempo de compra: Imediatamente / Dentro de uma semana / Dentro de 15 dias / Dentro de um mês / Outros / Não sei exatamente
• Preço esperado: campo de texto livre

Notas adicionais

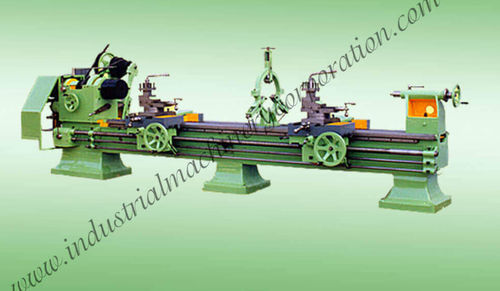

Versões especiais disponíveis com sistema de collet de troca rápida e carro duplo para permitir que dois operadores executem simultaneamente roscas internas e externas, aumentando a produtividade.
