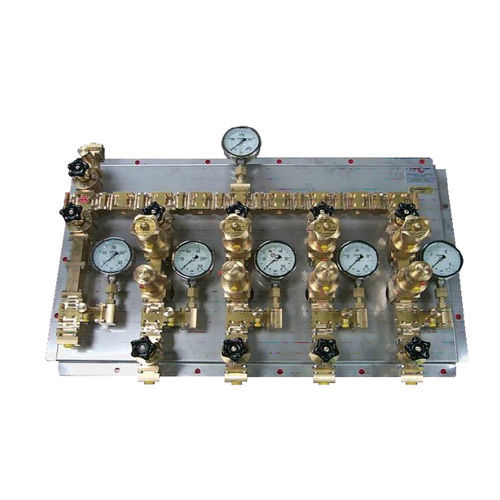

Ilha de válvulas de assento

pneumática

O Sistema Integrabloc IMF é definido pela montagem de elementos modulares. Latão para o fabrico de painéis e linha de regulação e distribuição de gás. Os elementos modulares apresentam a gama de componentes principais conforme abaixo: Filtros, redutores, redutores de contrapressão, válvulas de segurança, válvulas de retenção, válvulas de paragem, válvulas pneumáticas válvulas pneumáticas, electroválvulas .. Depois, existem blocos de entrada e de saída, blocos de ligação para os fios e blocos de enchimento que podem receber tampões de manómetro, válvulas de drenagem ... O conjunto dos componentes é concebido com base numa ligação de flange quadrada, fixada por quatro parafusos Aço inoxidável. A vedação entre dois componentes é assegurada por um cilindro com duas juntas tóricas, denominado Diabolo. Na conceção básica, o diâmetro da passagem interna é de 12 mm. A pressão máxima de funcionamento é de 250 bar. A pedido, a IMF oferece uma versão 300 bar Alubronze O sistema Integrabloc IMF, graças à sua conceção modular, permite integrar facilmente múltiplas múltiplas e complexas funções nos painéis, reduzindo significativamente a desordem, o peso, o tempo e os custos de implementação e os custos de implementação. A utilização do Sistema Integrabloc IMF é também simplificada, sendo a manutenção de cada componente assegurada Sem necessidade de remoção dos mesmos As alterações necessárias para a evolução das funções de um painel existente resumem-se à adição ou remoção de componentes.
