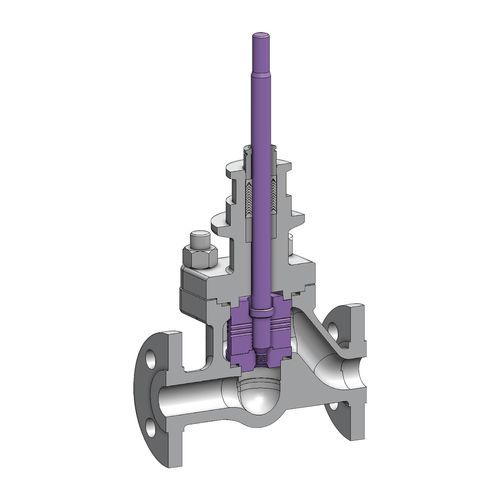

Válvula pneumática LST

hidráulicaelétricapara água

Visão geral
LST (Longer Serviceable Trim) é um trim de atualização projetado para reduzir cavitação e erosão em condições de baixo fluxo, prolongando a vida útil dos componentes e melhorando o desempenho de controle em aplicações com fluidos líquidos exigentes.

Benefícios principais

• Estende a vida útil do trim em até quatro vezes em condições de baixo fluxo
• Reduz danos por cavitação para proteger as superfícies de vedação
• Melhora a estabilidade de controle e o turndown em aplicações críticas

Longer Serviceable Trim (LST) — resumo
LST da IMI CCI é uma solução retrofit para válvulas de controle das séries 840 e 860 que operam no ou abaixo do seu intervalo previsto. Trims convencionais podem concentrar fluxos de alta velocidade e cavitação na superfície de vedação quando a válvula opera com baixas aberturas, causando desgaste acelerado, fugas e redução de confiabilidade. LST controla onde ocorre a queda de pressão e integra recursos de controle de fluxo para manter uma regulação estável em baixas aberturas enquanto protege componentes críticos, melhorando o desempenho e estendendo a vida útil em aplicações líquidas.

Onde ocorrem os problemas
Em baixo fluxo, as passagens projetadas da válvula se fecham e o controle se desloca para a folga entre o obturador e a gaiola. Isso concentra energia e promove cavitação diretamente na superfície de vedação, acelerando a erosão e prejudicando o desempenho de controle.

O que o LST altera
LST redistribui a queda de pressão para longe da superfície de vedação e introduz características que gerenciam fluxo e velocidade dentro do trim. O resultado é redução da intensidade da cavitação em pontos críticos, estabilização do controle em baixas aberturas e limitação de danos aos componentes, ampliando intervalos de manutenção e aumentando a confiabilidade em uma faixa operacional mais ampla.

Principais características

• Bico do obturador desloca a vena contracta para jusante
• Ranhuras labirínticas reduzem o Cv de folga
• Controle de folga estabiliza baixo fluxo
• Design de gaiola anti-cavitação
• Protege a superfície de vedação
• Mantém o controle em baixas aberturas
• Transição suave para o fluxo total
• Projeto compatível com retrofit
• Suporta alta rangeabilidade
• Estende intervalos de manutenção

Especificações técnicas

• Códigos de projeto: ASME B16.34
• Certificação: PED; ATEX; CRN; TSG
• Material: Aço carbono; Aço liga; Aço inoxidável
• Classificação ASME máx.: 1500
• Limites de temperatura (°C): -29 a 260
• Tipo de atuador: Pneumático; Elétrico; Hidráulico
• Tipos de fluido: Água; Líquido
• Categoria de trim: Estágio único; Multiestágio
• Categoria de serviço: Geral
