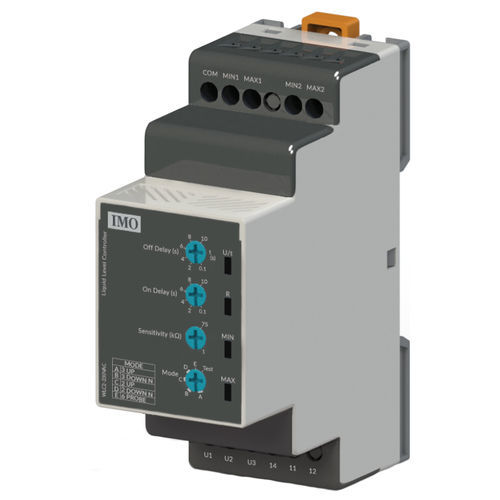

Relé de monitoramento de nível WLC2

CApara alimentadorpara trilho DIN

Relé de monitorização do nível de fluido 230VAC Ajuste de sensibilidade Temporizador de atraso de ativação e de desativação Funções de enchimento e esvaziamento Características principais - Design compacto de 36 mm - Funções de enchimento e esvaziamento - Indicação LED do estado do relé - Utilização ajustável de 2, 3 e 6 sondas - 5A - Tensão de funcionamento 115VAC/230VAC - Classificação de proteção da sonda: IP68 durante a utilização do cabo de 2,5 mm - Classificação de proteção do controlador: IP20 - Comprimento máximo do cabo: 800m Dados técnicos - Tensão de funcionamento U1-U2 (115VAC) / U1-U3 (230VAC) - Frequência de funcionamento 50/60Hz - Marcações dos terminais U1-U2-U3 (20kΩ) - Entradas de sonda COM, Min1, Max1, Min2, Max2 - Ajuste de sensibilidade 1kΩ - 75kΩ - Contacto de saída 1CO - Máx. Tensão de comutação 250VAC / 30VDC - Corrente máx. Corrente de comutação 10A / 5A - Potência máx. Potência de comutação 1250VA / 150W - Sobretensão CAT III - Capacidade do Terminal 2.5mm / 14AWG (Sólido / Fio) - Torque do parafuso 0.5Nm - Comprimento de descascamento do cabo 8 - 9mm - Consumo de energia <13VA - Temperatura de funcionamento -20°C a +60°C - Grau de proteção IP20 Modos de funcionamento 3 Sonda para cima: Neste modo de funcionamento, os terminais COM, MIN1 e MAX1 são utilizados como entrada do sensor. O nível de líquido fica ativo quando desligado da sonda MIN. Desactiva-se quando a ligação é feita com a sonda MAX. 3 Sonda em baixo: Neste modo de funcionamento, os terminais COM, MIN1 e MAX1 são utilizados como entrada do sensor. O nível de líquido fica ativo quando ligado com a sonda MAX. Fica desativado quando a o nível do líquido fica ativo quando ligado com a sonda MIN.
