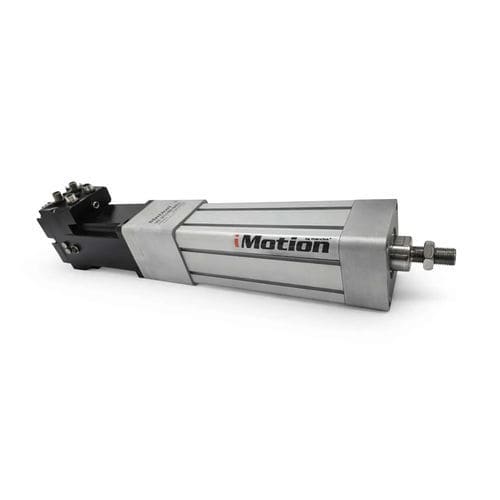

Atuador elétrico PMX series

linearcom fuso de esferasde pistão

Visão geral
A série PMX inclui cilindros elétricos projetados para aplicações de automação que exigem operação limpa e maior resistência à corrosão. Combinam materiais resistentes à corrosão e controlo elétrico de movimento preciso para proporcionar acionamento linear fiável em ambientes sujeitos a lavagem, humidade e sensíveis à contaminação.

Pontos principais

• Raspador PTFE + junta Viton: proteção e vedação em duas etapas
• Haste e parafusos de cabeça em aço inoxidável para resistência à corrosão
• Compatível com ISO 15552 para substituição direta de cilindros pneumáticos
• Tamanhos disponíveis: 40 e 63 (forças nominais: 900 N e 2.000 N)
• Velocidades máximas até 500 mm/s dependendo do passo do fuso

Vedação e resistência à corrosão
O conceito de proteção PMX foca o material da haste e a área de vedação frontal para fornecer proteção adequada a ambientes de produção sujeitos a lavagem, húmidos e limpos.

Raspador PTFE (Teflon) e junta Viton
O raspador PTFE remove água, sujidade e resíduos do processo da haste. A junta Viton por trás do raspador forma um segundo estágio de vedação para proteger os componentes internos do cilindro.

• Projeto de raspagem e vedação em dois estágios
• Desenhado para ambientes de lavagem e húmidos
• Proteção adequada para aplicações de produção limpa

Haste e parafusos de cabeça em aço inoxidável
A haste e os parafusos de cabeça em aço inoxidável fornecem uma estrutura mecânica resistente à corrosão para aplicações expostas à humidade e meios agressivos.

• Haste em aço inoxidável
• Parafusos de cabeça em aço inoxidável
• Adequado para ambientes de automação propensos à corrosão

Movimento de precisão e compatibilidade industrial
A série PMX integra tecnologia de fuso de esferas iMotion e montagem de motor flexível para fornecer alta precisão de posicionamento, repetibilidade e operação energeticamente eficiente adaptada a sistemas multi-eixo industriais.

• Tecnologia de fuso de esferas de alta eficiência
• Alta precisão de posicionamento e repetibilidade
• Adequado para sistemas multi-eixo sincronizados
• Haste anti-rotação
• Operação eficiente e baixa manutenção

Compatibilidade e opções de montagem
A compatibilidade ISO 15552 simplifica a substituição de cilindros pneumáticos e suporta diferentes arranjos de montagem e motor.

• Compatível com acessórios de montagem para cilindros pneumáticos
• Opções de haste estendida
• Rosca personalizada de haste disponível
• Montagem do motor inline ou paralela

Tabela técnica (Dados técnicos PMX — unidade de velocidade: mm/s)
Tamanho do corpo | Tamanho do fuso | Carga dinâmica Ca | Carga estática Co | Velocidade máxima | Força nominal
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

Mercados e aplicações

• Indústrias: alimentos e bebidas, máquinas de embalagem, farmacêutica & cosméticos, fabrico de dispositivos médicos, produção eletrónica, equipamentos de processo químico, cadeia fria e armazenamento, automação industrial leve
• Aplicações: sistemas de automação sujeitos a lavagem, máquinas de processamento e embalagem de alimentos, linhas de enchimento e engarrafamento, produção farmacêutica e cosmética, ambientes de produção limpos, automação propensa à corrosão, aplicações exteriores e húmidas, aplicações em armazenamento frigorífico, ambientes expostos a químicos, substituição de cilindros pneumáticos em processos limpos

Características técnicas / especificações

• Série: PMX Series cilindros elétricos
• Vedação: raspador PTFE (Teflon) + junta Viton (duplo estágio)
• Haste & parafusos de cabeça: aço inoxidável
• Tamanhos disponíveis: 40 e 63
• Opções de fuso e cargas: 12×5, 12×10, 16×5, 16×10 com cargas dinâmicas e estáticas correspondentes
• Velocidade máxima: até 500 mm/s dependendo do passo do fuso
• Forças nominais: 900 N (tamanho 40) e 2.000 N (tamanho 63)
• Compatibilidade: montagem conforme ISO 15552
• Movimento: tecnologia de fuso de esferas de alta eficiência, haste anti-rotação, alta precisão e repetibilidade
• Montagem do motor: inline ou paralela; dimensionamento via ferramentas de cálculo de motor
• Concepção destinada a: ambientes de produção limpos, sujeitos a lavagem, húmidos e propensos à corrosão
