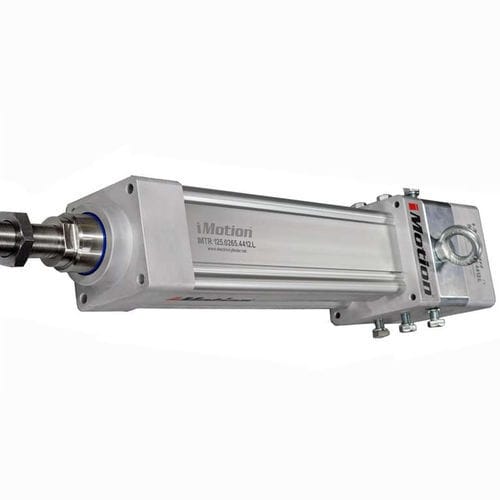

Atuador elétrico IMTXH-TR

linearcom fuso de esferascom fuso de rolos

Visão geral
Plataforma de movimento flexível concebida para aplicações industriais exigentes que requerem alta capacidade de força e fiabilidade a longo prazo. Configurável com fuso de esferas retificado (IMTXHT) ou fuso de rolos (IMTR) e dimensionada com base nos requisitos reais da máquina. Métricas principais: até 200 kN de força nominal e 600 mm/s de velocidade máxima. Design independente do motor para integração flexível de servomotores.

Principais características

• Alta capacidade de força — valores nominais padrão até 200 kN conforme tamanho e tipo de fuso
• Duas tecnologias de fuso — fuso de esferas retificado (IMTXHT) e fuso de rolos (IMTR)
• Alta capacidade de ciclo — opção de fuso de rolos para cargas extremas e ciclos intensivos
• Estrutura robusta — corpo mecânico reforçado para longa vida útil
• Alta rigidez — movimento estável para prensas, conformação e processos controlados por força
• Seleção otimizada — equilíbrio entre desempenho, vida útil e custo
• Integração independente do motor — compatível com várias marcas de servomotores

Especificações técnicas (tabela extraída)
Série | Tamanho | Fuso | Carga dinâmica Ca | Carga estática Coa | Velocidade máxima | Força nominal de operação | Tipo de fuso
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Fuso de esferas retificado
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Fuso de esferas retificado
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Fuso de esferas retificado
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Fuso de rolos

Nota: os dados IMTXH estão excluídos desta tabela. Os valores de força apresentados correspondem a valores nominais de catálogo. O dimensionamento final deve avaliar em conjunto força, velocidade, curso, tempo de ciclo, orientação de montagem e vida útil.

Aplicações e mercados

• Operações de prensagem e conformação
• Sistemas de servopressão
• Montagem e processos controlados por força
• Conformação e dobra de metais, estampagem e punção
• Rebitagem, clinchagem e uniões de alta força
• Máquinas de teste e fim de linha
• Substituição de prensas hidráulicas e pick-and-place de alta carga

Indústrias alvo

• Fabricação automotiva
• Processamento de metais e indústria de chapas
• Construtores de máquinas e OEMs
• Fabricação de eletrodomésticos
• Produção de baterias e mobilidade elétrica
• Fabricação de componentes aeroespaciais
• Aplicações na defesa
• Fabricantes de máquinas industriais
• Sistemas de automação pesada

Características / especificações técnicas

• Nome da série: IMTXH-TR
• Tecnologias de transmissão / fuso: Fuso de esferas retificado (IMTXHT) e Fuso de rolos (IMTR)
• Força nominal máxima: até 200 kN (valores nominais de catálogo dependem da configuração)
• Velocidade máxima: 600 mm/s (limite da plataforma)
• Tamanhos e passos de fuso disponíveis (exemplos): 40×12, 50×12, 50×16 para IMTXHT; 44×12 para IMTR
• Cargas dinâmicas e estáticas (exemplos): Ca e Coa em N (ver tabela)
• Corpo mecânico reforçado para alta rigidez e longa duração
• Design independente do motor para integração flexível de servomotores
• Indicada como alternativa elétrica a sistemas hidráulicos em aplicações pesadas
