Carro-trole elétrico NLC 40

linear

Visão geral

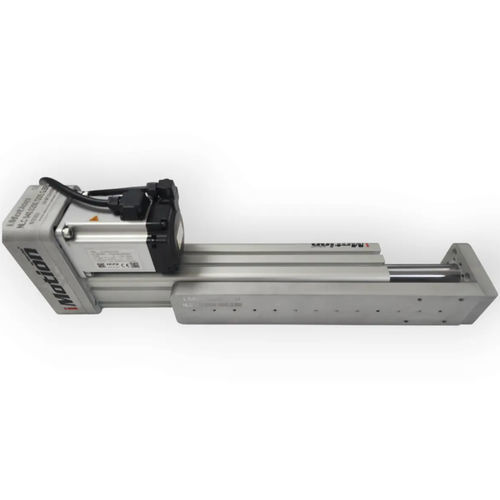

O NLC 40 combina um cilindro elétrico e um mecanismo de guia linear em um único corpo. Sua mesa móvel permite a montagem direta da carga, proporcionando movimento linear controlado, orientação estável e um layout de máquina compacto.

Slogan principal
Movimento preciso. Orientação equilibrada da carga.

Principais características

• Guia linear integrada reduz a necessidade de uma guia externa.
• Mesa móvel de montagem permite montagem direta e segura da carga.
• Acionamento por fuso de esferas (12×5) para movimento linear controlado e repetível.
• Corpo compacto (tamanho 40) adequado para máquinas compactas.
• Proteção anti-rotação para limitar rotações indesejadas da peça móvel em torno do eixo.
• Compatível com servomotor para integração do acionamento.

Design do produto e benefícios
A mesa móvel e a guia linear formam um arranjo mecânico integrado que ajuda a proteger o mecanismo de acionamento de forças laterais e simplifica o layout da máquina ao eliminar a necessidade de projetar e alinhar uma guia externa separada.

A diferença NLC 40 — Cilindro e guia em uma unidade
O NLC 40 guia a carga ao longo de todo o percurso, permitindo que conjuntos que exigiriam separadamente cilindro, guia e componentes de montagem sejam simplificados em um módulo de máquina compacto. Em comparação com um cilindro elétrico padrão, o NLC 40 oferece:

• Menos operações de montagem e alinhamento
• Transferência de carga mais controlada
• Layout de máquina mais compacto

Considerações de projeto
A seleção correta requer a avaliação do perfil completo de movimento. A capacidade da guia depende do curso, orientação de montagem (horizontal ou vertical), carga dinâmica e tempo de ciclo, e da distância do centro de carga ao eixo da guia.

Aplicações

• Sistemas pick-and-place
• Automação de montagem
• Transmissão de peças
• Estações de teste e inspeção
• Sistemas de dosagem
• Módulos de elevação vertical
• Máquinas de embalamento
• Máquinas OEM compactas

Tabela técnica (Dados gerais NLC 40)
Model : NLC 40
Tamanho do corpo : 40
Sistema de acionamento : Fuso de esferas
Sistema de guia : Guia linear integrada
Montagem da carga : Mesa móvel
Tipo de motor : Compatível com servomotor
Orientação de montagem : Horizontal ou vertical, dependendo da aplicação
Tamanho do fuso : 12×5
Curso máximo padrão : 300 mm
Repetibilidade : 0.03 mm

Perguntas frequentes

• O que é um cilindro elétrico guiado? Um atuador que combina um acionamento linear elétrico com um mecanismo de guia linear integrado para guiar a carga no mesmo corpo.
• Como o NLC 40 difere de um cilindro elétrico padrão? O NLC 40 integra a mesa móvel de montagem e a guia linear para guiar cargas e evitar rotação, reduzindo a necessidade de uma guia externa separada.
• Como é determinada a capacidade da guia linear? A seleção deve considerar curso, orientação de montagem, aceleração, ciclo e distância do centro de carga ao eixo da guia em conjunto.
