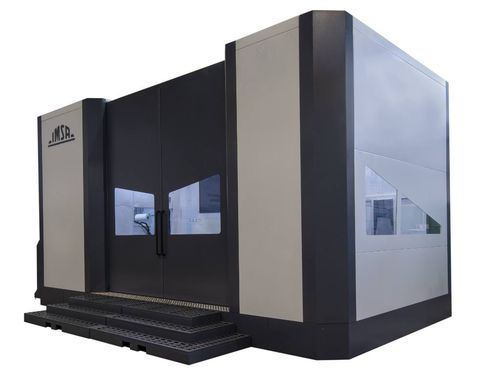

Furadeira-fresadora CNC MF1600S
para furos profundosde coluna móvelpara moldes

furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
furadeira-fresadora CNC
Guardar nos favoritos
Comparar


Características

Tipo de controle
CNC
Aplicações
para furos profundos
Outras características
de coluna móvel, para moldes, com mesa giratória, de 3 eixos, de 4 eixos, de 5 eixos
Diâmetro do furo

MÁX: 32 mm (1 in)

MÍN: 5 mm (0 in)

Descrição

A Furadeira e Fresadora de Pistola IMSA MF1600S foi projetada para responder às necessidades dos fabricantes de ferramentas e matrizes até 20 toneladas na indústria de fabricação de moldes. A MF1600S tem uma estrutura pesada eletrosoldada construída que pesa até 38 toneladas. O conceito da máquina é em forma de T: mesa tradutora e coluna móvel transversal Um molde com um diâmetro tão grande quanto 3600mm pode girar dentro da estrutura da máquina. A mesa tem um movimento de translação (eixo X) de 3000mm e um movimento de rotação (eixo B) posição infinita Furação ortogonal (3 eixos), com ângulo simples (4 eixos) e furação em ângulo composto (usinagem de 5 eixos) graças à rotação de 360° da mesa e inclinação do cabeçote de 30°-15° Profundidade de furação em operação única: 1600 mm. Furação com diâmetros óptimos: 5-32 (40) mm sólidos Usinagem em 4 lados: o MF1600S tem um longo movimento transversal e sua mesa combina alta capacidade de carga e tamanho menor. Estas características facilitam fortemente a maquinação em 4 lados com uma só peça de trabalho O fuso ISO 50 de 17 kW, 4.500 rpm, é utilizado tanto para operações de furação como de usinagem com pistola, graças ao exclusivo "Swing on Top IMSA System" Funções específicas IMSA para o controle do processo de furação profunda: - Abordagem electrónica da peça de trabalho; - Verificação electrónica contra a quebra da broca da pistola, através do controlo da carga do mandril; - Função especial de transformação de coordenadas para a usinagem em ângulo A unidade de gundrill dispõe de até 6 pontos de alinhamento de chaves que minimizam o esgotamento da broca. Ao contrário das máquinas onde a caixa de cavacos e os firyrests são removíveis, a IMSA alinha com precisão estes elementos à estrutura do cabeçote durante a fase de montagem da máquina.

---
